Universalgelenk UG M 8
Gruppe: 1342
Artikel-Nr. 198636

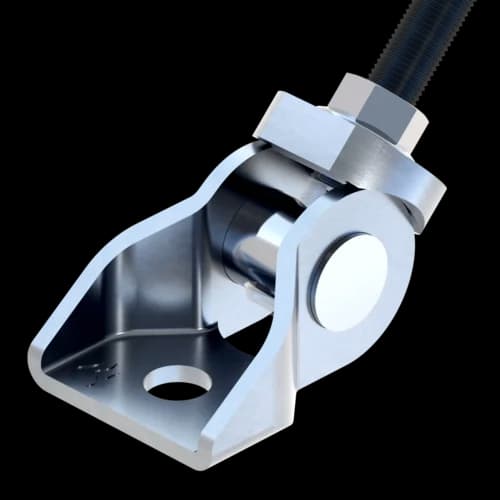

Universelle Anbindung mit stufenloser Winkeleinstellung, ideal für geneigte Bauteile

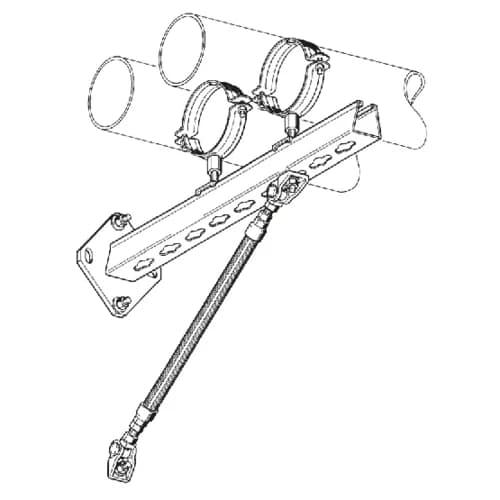

Befestigung direkt am Baukörper, an Trägerklammern, Montageschienen oder als Schrägstütze an Konsolen
Längen- bzw. Höheneinstellung durch variablen Überstand des Gewindestiftes, Gelenkbolzen verliersicher verstemmt

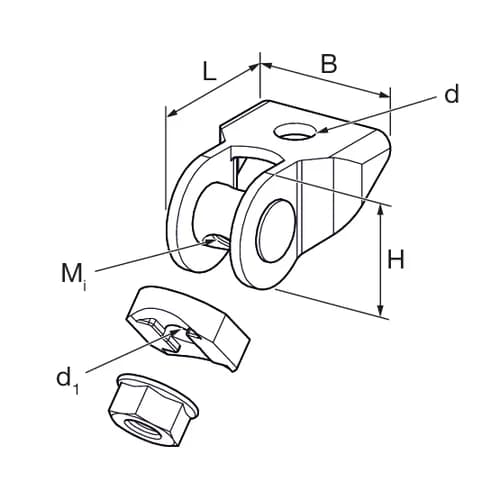

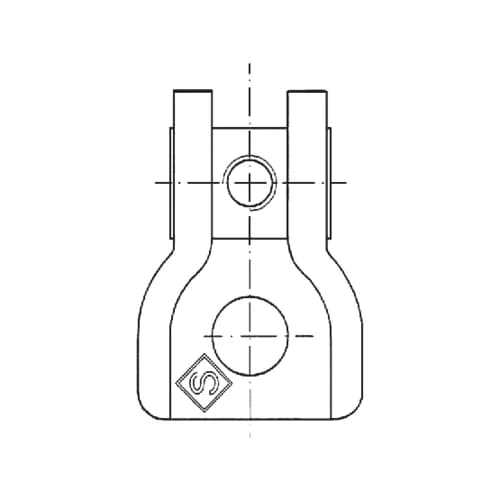

Technische Daten
H | 30 mm |
B | 40 mm |
L | 53 mm |
L1 | 25,5 mm |
D | 10,5 mm |
D1 | 10,5 mm |
Mit Auflageplatte und Mutter. Bei der M16-Varianten sind Sechskantmuttern enthalten, bei allen anderen eine Flanschmutter.
Lastwerte
-VZ,Gebr | 5,80 kN |
FWD 30 | 0,6 kN |
FWD 60 | 0,45 kN |
FWD 90 | 0,34 kN |
FWD 120 | 0,26 kN |
Technische Daten
Material Grundkörper | M8-M10: Stahl, M12-M16: GUSS |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Zertifizierung
VdS-Anerkennung G4980055
Montage
Gewindestift in den Gelenkbolzen vollständig einschrauben (Sichtkontrolle).
Fixierung des eingestellten Winkels durch Anziehen der beiliegenden Mutter gegen die Auflageplatte.
