Trapezhänger TRH MS
Gruppe: 1428
Artikel-Nr. 151564
Befestigung von Rohrleitungen mit geringen Lasten (DN 50) an Trapezblechdecken
Bei größeren Lasten gleichmäßige Verteilung auf mehrere Halter, z. B. mittels Traverse
Schalldämmteil mit integrierter Distanzhülse für schallentkoppelte Rohrbefestigung nach DIN 4109
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

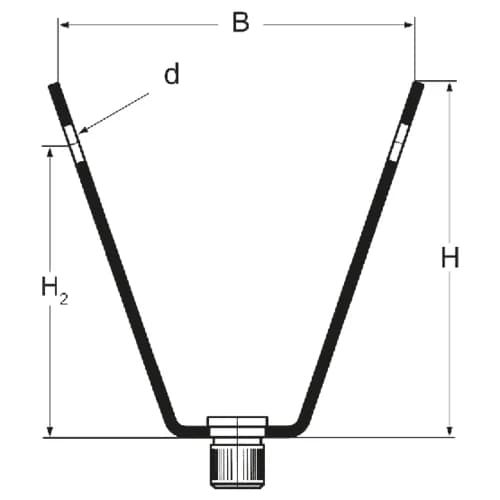

Technische Daten
B1 | 90 mm |
B2 | 26 mm |
d | 9,5 mm |
d1 | 4 mm |
d2 | 10,1 mm |
H | 90 mm |
H1 | 15 mm |
t | 2,5 mm |
Komplett vormontiert entsprechend Abbildungen.
Lastwerte
-VZ,Gebr | 0,30 kN |
Angabe je Befestigung. Zulässige Belastbarkeit des Trapezbleches beachten.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | bandverzinkt |
Korrosionsschutzklasse | C2 |
Zertifizierung
Montage
Zur Lochung des Trapezbleches empfehlen wir die Lochzange LOT 3.
Für die Befestigung wird eine Sechskantschraube M8/100 (Art.-Nr. 138608) empfohlen.
Hinweis:
Jede Verschraubung ist durch eine Kontermutter zu sichern. Der Einsatz von Stahl-Blindnieten oder Blechschrauben ist bei Sprinkleranlagen nicht gestattet.
