Trägerwandanbindung-Verbindungsteile-Set TWAV HCP
Gruppe: A627
Verbindungsteile-Set zur Montage der Trägerwandanbindung TWA
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Typenübersicht
Allgemeine Informationen
Verbindungsteile-Set zur Montage der Trägerwandanbindung TWA.
Zertifizierung
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | -VX,Gebr | VX,Gebr | -VZ,Gebr | VZ,Gebr |
TWAV HCP | 12,00 kN | 12,00 kN | 12,00 kN | 12,00 kN |
Die Angaben zu den Querkraftfähigkeiten beziehen sich auf den ungünstigsten Fall bei Flanschdicken 30 mm (M12) sowie einem Haftreibungskoeffizienten µHaft = 0,20. Eine ggf. einwirkende Zugkraft Fy wurde nicht berücksichtigt.
Maximale Ankerlasten beachten.
Auch erhältlich mit DualShield C5H-Oberfläche für hochkorrosive Atmosphären.
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage

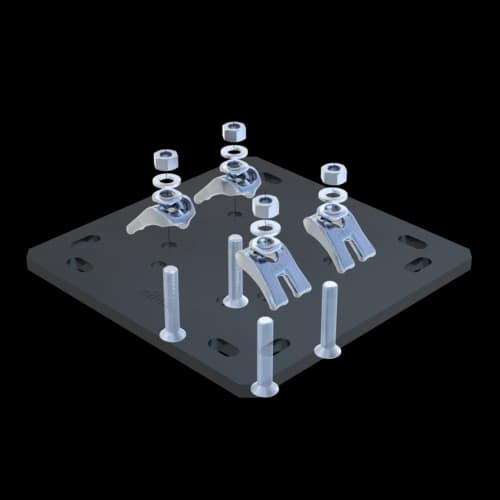

Die vier Senkschrauben des Verbindungsteile-Sets werden in die Senklöcher vorgesteckt. Anschließend wird die Platte durch Spannpratzen, Unterlegscheiben und Sechskantmuttern (im Verbindungsteile-Set enthalten) an den Stahlträger geklemmt. Danach wird die Trägerwandanbindung mit vier Ankern an der Betonwand befestigt. Die Anker sind separat zu bestellen und abhängig vom Untergrund auszuwählen.
Anbindung an Flanschbreite: 100/120 mm
Anzugsmoment MA [Nm] / Weiterdrehwinkel: 60/90°
