Trägerwandanbindung TWA HCP
Gruppe: A627
Artikel-Nr. 803571
Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).

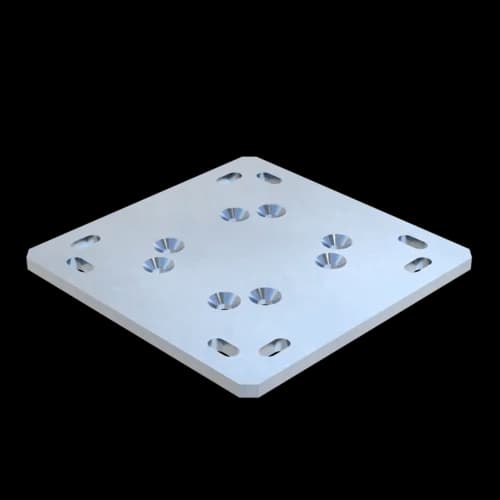

Grundplatte für die Anbindung eines Stahlträgers an eine Betonwand
Geeignet für siMotec Trägersysteme 100 und 120
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Anmelden oder registrierenTechnische Daten
Das Verbindungsteile-Set TWAV (Art.-Nr. 803572) ist separat zu bestellen und besteht aus folgenden Komponenten in einem Polybeutel:
4 x Spannpratze SPA 5P AU M12 HCP
4 x Senkschraube SCR SK M12 x 70 ISO 10642 10.9 HCP
4 x Sechskantmutter NT M12 DIN 934 GLT HCP
4 x Unterlegscheibe US 12/125 140 HV HCP
Lastwerte
VX,Gebr | 12,00 kN |
VZ,Gebr | 12,00 kN |
1) Die Angaben beziehen sich auf den ungünstigsten Fall bei Flanschdicken 30 mm (M12) sowie einem Haftreibungskoeffizienten µHaft = 0,20. Eine ggf. einwirkende Zugkraft Fy wurde nicht berücksichtigt.
2) Max. Ankerlasten beachten
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Montage
Die vier Senkschrauben des Verbindungsteile-Sets werden in die Senklöcher vorgesteckt. Anschließend wird die Platte durch Spannpratzen, Unterlegscheiben und Sechskantmuttern (im Verbindungsteile-Set enthalten) an den Stahlträger geklemmt. Danach wird die Trägerwandanbindung mit vier Ankern an der Betonwand befestigt. Die Anker sind separat zu bestellen und abhängig vom Untergrund auszuwählen.
