Trägerprofil TP F100 6M HCP
Gruppe: A810
Artikel-Nr. 112904
Multifunktionales Trägerprofil für Trassen, komplexe Unterkonstruktionen und 3D-Units – ideal für unterschiedlichste Anwendungen.
Geschlossene Profilform bietet hohe Torsionssteifigkeit und ermöglicht die flexible Anbindung von Verbindungselementen und Rohrhalterungen an allen vier Seiten.
Ausführung 100/160 eignet sich besonders für anspruchsvolle Lastsituationen wie große Spannweiten oder hoch belastete Rahmenkonstruktionen – mit stufenloser Justierung dank Formlockschraube und abgestimmtem Lochbild.

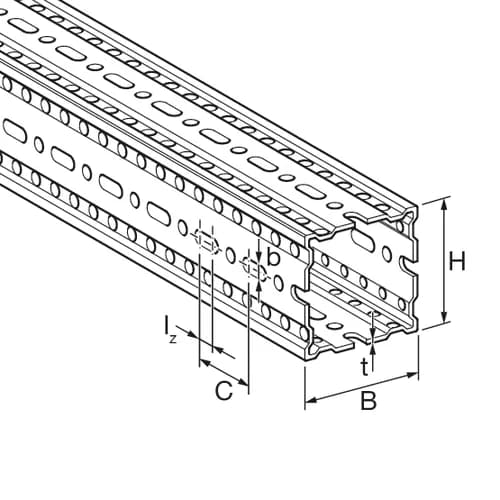

Technische Daten
B | 100 mm |
B1 | 62 mm |
H | 100 mm |
t | 4 mm |
lz | 15 mm |
Lastwerte
-VX,Gebr | 423,60 kN |
VX,Gebr | 423,60 kN |
-VY,Gebr | 31,90 kN |
VY,Gebr | 31,90 kN |
-VZ,Gebr | 31,90 kN |
VZ,Gebr | 31,90 kN |
-MX,Gebr | 2,9 kNm |
MX,Gebr | 2,9 kNm |
-MY,Gebr | 10,5 kNm |
MY,Gebr | 10,50 kNm |
-MZ,Gebr | 10,5 kNm |
MZ,Gebr | 10,5 kNm |
Widerstandsmoment Wy | 32,83 cm³ |
Widerstandsmoment Wz | 32,83 cm³ |
Trägheitsmoment Iy | 173,44 cm^4 |
Trägheitsmoment iz | 173,44 cm^4 |
Torsionsmoment It | 129,35 cm^4 |
Querschnitt A | 7,60 cm² |
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
