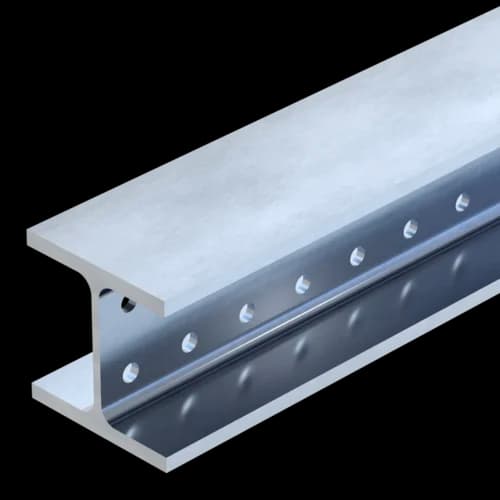

Trägerprofil TP 120 HCP
Gruppe: A600
Multifunktionales Trägerprofil für Trassen, komplexe Unterkonstruktionen und 3D-Units
Geeignet für anspruchsvolle Lastsituationen wie große Spannweiten
Ideal für hoch belastete Rahmenkonstruktionen
Typenübersicht
Allgemeine Informationen
Multifunktionales Trägerprofil zur Erstellung von Trassen, komplexen Unterkonstruktionen sowie 3D-Units verschiedenster Anwendung. Das Trägerprofil eignet sich für unterschiedlichste Anwendungsfälle mit anspruchsvollen Lastsituationen wie z. B. bei großen Spannweiten oder hoch belasteten Rahmenkonstruktionen.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | Widerstandsmoment Wy | Widerstandsmoment Wz | Trägheitsmoment Iy | Trägheitsmoment iz | Trägheitsradius iy | Trägheitsradius iz |
TP 120 6M HCP | 142,00 cm³ | 52,80 cm³ | 853,00 cm^4 | 317,00 cm^4 | 5,13 cm | 3,13 cm |
Typ | Torsionsmoment It | Querschnitt A |
TP 120 6M HCP | 13,66 cm^4 | 32,30 cm² |
