TKZ 121/310

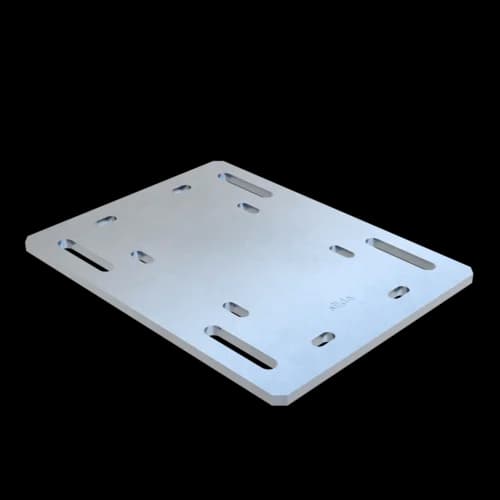

Trägerkreuzverbindung TKZ 121/310 HCP
Gruppe: A627
Artikel-Nr. 803576
Herstellung eines Kreuzverbundes innerhalb der siMotec Trägersysteme 100 und 120
Anbindung an Primärstahlbau mit Flanschbreite bis 310 mm möglich
Auswahl des geeigneten Typs entsprechend der Flanschbreite
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Technische Daten
BP | 320 mm |
BP1 | 256 mm |
BP3 | 122 mm |
bP1 | 14 mm |
bP2 | 18 mm |
bP3 | 14 mm |
HP | 420 mm |
HP1 | 350 mm |
HP3 | 152 mm |
IZP1 | 18 mm |
IZP2 | 77,5 mm |
IZP3 | 20 mm |
tP | 12 mm |
Lastwerte
-VX,Gebr | 12,00 kN |
VX,Gebr | 12,00 kN |
-VY,Gebr | 12,00 kN |
VY,Gebr | 12,00 kN |
VZ,Gebr | 52,60 kN |
Die Angaben zu den Querkraftfähigkeiten beziehen sich auf den ungünstigsten Fall bei Flanschdicken 30 mm (M12) bzw. 40 mm (M16) sowie einem Haftreibungskoeffizienten µHaft = 0,20. Eine ggf. einwirkende Zugkraft Fz wurde nicht berücksichtigt.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Auch erhältlich mit DualShield C5H-Oberfläche für hochkorrosive Atmosphären.
Zertifizierung
Montage
Trägerflanschbreite 80 - 120:
Trägerkreuzverbinder 80/120 mit 2 x Montageset MS 5P M12 (Art.-Nr. 115843) an die zu verbindenden Stahlträger klemmen. Montagesets müssen separat bestellt werden.
Trägerflanschbreite 121 - 160:
Trägerkreuzverbinder 121/310 mit 2 x Montageset MS 5P M12 (Art.-Nr. 115843) an die zu verbindenden Stahlträger klemmen. Montagesets müssen separat bestellt werden.
Trägerflanschbreite 161 - 310:
Trägerkreuzverbinder 121/310 mit 1 x Montageset MS 5P M12 (Art.-Nr. 115843) und 1 x Montageset MS 5P M16 (Art.-Nr. 115844) an die zu verbindenden Stahlträger klemmen. Montagesets müssen separat bestellt werden.
| Typ | Anbindung an Flanschbreite [mm] | Anzugsmoment MA [Nm] / Weiterdrehwinkel |
|---|---|---|
| 80/120 | 80 - 120 | 60 / 90° |
| 121/310 | 121 - 160 | 60 / 90° |
| 121/310 | 161 - 310 | 140 / 90° |
