TCS 41
Trägerklammer TCS 41 HCP
Gruppe: 1837
Befestigung von Montageschienen 41 mit Lochbild 3 und 4 direkt an Stahlträgern
Keine Nutzungsbehinderung der Schienenöffnung durch die Befestigung

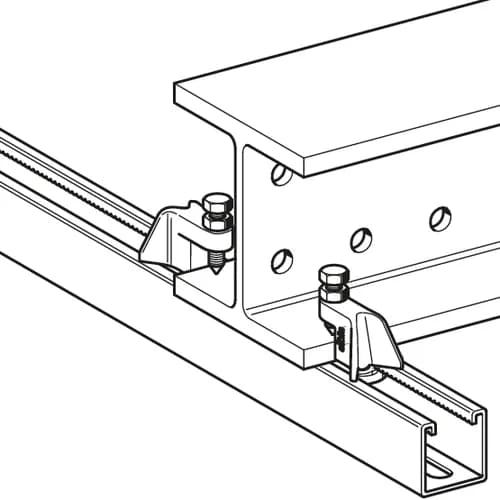

Klammer kann im Schienenschlitz montiert werden, wenn die Schienenöffnung zum Träger zeigt
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Typenübersicht
Allgemeine Informationen
Durch die Trägerklammer TCS 41 können Montageschienen 41 mit dem Lochbild 3 und 4 direkt an Stahlträgern befestigt werden, ohne dass Nutzungsbehinderungen der Schienenöffnung durch die Befestigung eintreten. Bei Ausrichtung der Schienenöffnung zum Träger hin, wird die Klammer im Schienenschlitz der Montageschienen 41 befestigt.
Zertifizierung
Technische Daten
Material Grundkörper | GUSS |
Material Verbindungselement | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | -VZ,Gebr |
TCS 41 HCP | 4,00 kN |
Die Nennlasten gelten für neue Trägerklammern an unbeschädigten Trägerflanschen.
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage

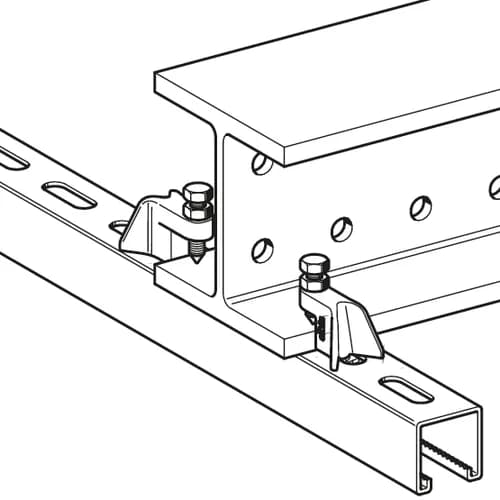

Fuß der Trägerklammer in Schienenschlitz oder Lochung einstecken, um 90° drehen und gegen den Träger schieben. Spannschraube der Trägerklammer zuerst handfest und dann mit 1 1/2 Umdrehungen weiter festziehen. Die Spitze der Spannschraube dringt dabei in das relativ weiche Trägermaterial ein und gibt mit der zentrierten Kraftübertragung hohe Sicherheit. Zur Sicherung ist die Kontermutter abschließend anzuziehen.
Jede Schiene ist (statisch bestimmt) mindestens zweimal zu befestigen.
Spannbereich am Parallelflansch: 20 mm
