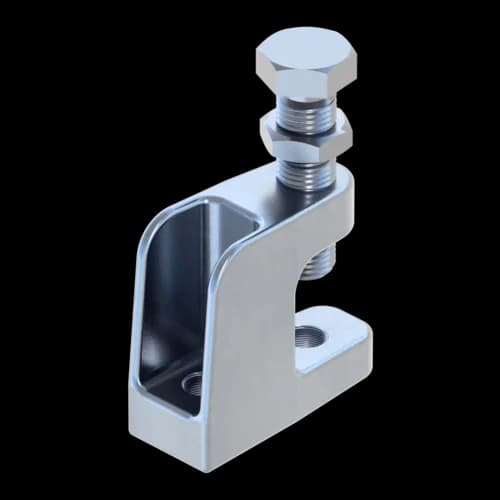

Trägerklammer TCS 2 M12/M12 HCP
Gruppe: 1837
Artikel-Nr. 117327
Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).
Massives Anschlusselement zur Montage von Rohrleitungen, Kanälen und Geräten an Stahlprofilen
Kombination mit Universalgelenk ermöglicht senkrechte Ausrichtung an geneigten Trägern
Einsatz als Einzelbefestigung oder für Traversen und auskragende Konstruktionen
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Anmelden oder registrierenTechnische Daten

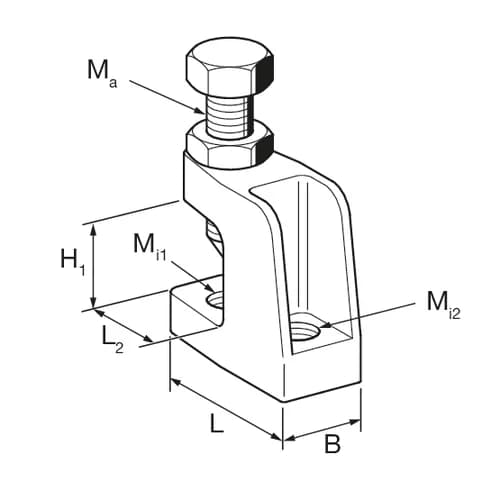

B | 25 mm |
L | 58 mm |
L1 | 24 mm |
L2 | 29 mm |
H1 | 27,3 mm |
Grundkörper mit Spannschraube und Kontermutter komplett vormontiert.
Lastwerte
-VZ,Gebr | 8,50 kN |
Technische Daten
Material Grundkörper | GUSS |
Material Verbindungselement | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
Die Trägerklammer TCS ist für den Anlagenbau im Bereich ortsfester Feuerlöschanlagen vom VdS und von FM anerkannt und zugelassen.
Für TCS OLC: G4950065 und G4950066 (geständerte Montage mit M10 bis hmax = 150 mm und nur bis DN 50); für weitere Typen und verschiedene Einsatzbereiche: G4820023; G4830054; G4800039/ ...45; G4990027.
Montage
Spannschraube der Trägerklammer zuerst handfest und dann entsprechend Montageanleitung weiter festziehen. Die Spitze der Spannschraube dringt dabei in das relativ weiche Trägermaterial ein und gibt mit der zentrierten Kraftübertragung hohe Sicherheit. Zur Sicherung ist die Kontermutter abschließend anzuziehen.
Bei Verwendung im Bereich der Schnittkante einer Montageschiene ist zusätzlich eine Halteklaue 41 zu montieren.
Hinweis: Montageanleitung beachten!
