TCS 1
Trägerklammer TCS 1 M10/M 8 A4
Gruppe: 1737
Artikel-Nr. 170231
Massives Anschlusselement zur Montage von Rohrleitungen, Kanälen und Geräten an Stahlprofilen
Kombination mit Universalgelenk A4 ermöglicht senkrechte Ausrichtung an geneigten Trägern
Einsatz als Einzelbefestigung oder für Traversen und auskragende Konstruktionen, TCS 1 für Montageschienen 41 mm geeignet
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

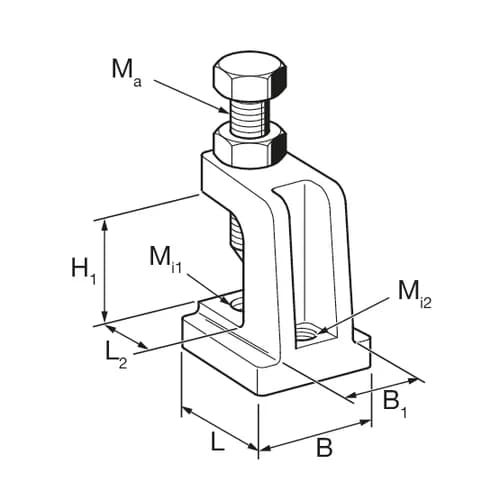

Technische Daten
b | 33 mm |
B1 | 21,5 mm |
H1 | 26,2 mm |
L | 44 mm |
L2 | 23 mm |
Ma | M10 |
Mi1 | M10 |
Mi2 | M8 |
Gusskörper mit Spannschraube und Kontermutter komplett vormontiert.
Lastwerte
-VZ,Gebr | 5,00 kN |
Die Nennlasten gelten für neue Trägerklammern an unbeschädigten Trägerflanschen.
Technische Daten
Material Grundkörper | Edelstahl A4 |
Korrosionsschutzklasse | CRC II – III (C4 – C5 nach DIN EN ISO 12944-2) |
Zertifizierung
Montage
Spannschraube der Trägerklammer zuerst handfest und dann entsprechend Montageanleitung weiter festziehen. Die Spitze der Spannschraube dringt dabei in das relativ weiche Trägermaterial ein und gibt mit der zentrierten Kraftübertragung hohe Sicherheit. Zur Sicherung ist die Kontermutter abschließend anzuziehen.
Bei Verwendung im Bereich der Schnittkante einer Montageschiene ist zusätzlich eine Halteklaue 41 zu montieren.
Spannbereich am Parallelflansch: 26 mm
Hinweis: Montageanleitung beachten!
