Stirnadapter STA-E F 80 HCP
Gruppe: A422
Artikel-Nr. 192863

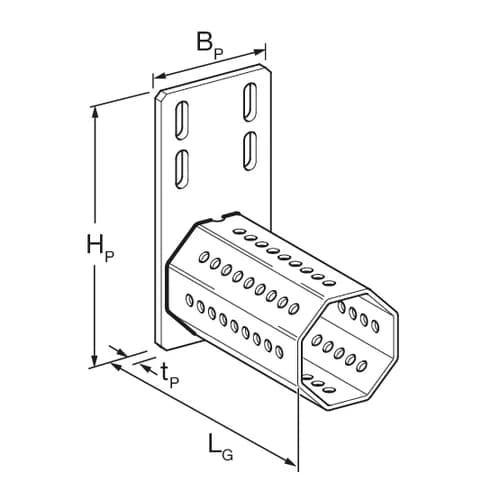

Stirnadapter ermöglicht den Bau von Traversen und weiteren Konstruktionen in Verbindung mit Konsolen oder Trägerprofil F 80
Direkte Anbindung an eingelassene Ankerschienen durch Rundlöcher in der Grundplatte
Technische Daten
BP | 80 mm |
HP | 190 mm |
HP1 | 40 mm |
LG | 148 mm |
Lastwerte
-VX,Gebr | 17,00 kN |
VX,Gebr | 17,00 kN |
-VY,Gebr | 9,10 kN |
VY,Gebr | 9,10 kN |
VZ,Gebr | 31,30 kN |
-MX,Gebr | 2,1 kNm |
MX,Gebr | 2,1 kNm |
MY,Gebr | 2,30 kNm |
-MZ,Gebr | 0,8 kNm |
MZ,Gebr | 0,8 kNm |
Die angegebenen Lastwerte sind Design-Lasten Rd und beinhalten einen Teilsicherheitsbeiwert γM2 = 1,25 (DIN EN 1993-1-8:2025-04, Tab. 4.1)
Auf der Einwirkungsseite ist ein Teilsicherheitsbeiwert von γG = 1,35 (DIN EN 1990:2021-10, Tab. A1.2(B)) für ständige Einwirkungen zu berücksichtigen.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
ETA-24/0471
Montage
Je nach Ausführung ergibt sich folgende Montageart:
a) Systemeigene Anbindung an das Trägerprofil F 80 mit 4 Formlockschrauben FLS F.
b) Verschraubung mit Ankerschiene über zugehörige Hakenkopfschraube oder Gewindeplatte mit Sechskantschraube.
Das an den Stirnadapter STA F 80 angeschlossene Trägerprofil TP F 80/80 ist mit 4 Formlockschrauben FLS F zu verschrauben. Je 2 Formlockschrauben FLS F sind an gegenüberliegenden Seiten zu verschrauben.
