STA F 160 - 100-E
Gruppe: A822
Artikel-Nr. 116875
Stirnadapter ermöglicht flexible Konstruktionsmöglichkeiten in Verbindung mit Träger- oder Auslegerkonsolen sowie Trägerprofilen
Geeignet für unterschiedlichste Anwendungsfälle
Typ F 100-80-E erlaubt die Kombination von Trägerprofil F 100 mit F 80/80
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

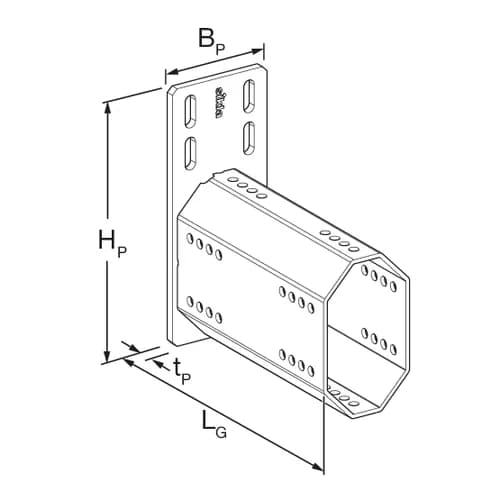

BP | 200 mm |
BP1 | 150 mm |
bP | 11 mm |
HP | 160 mm |
IZP | 20 mm |
LG | 189 mm |
tP | 8 mm |
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Auch erhältlich mit DualShield C5H-Oberfläche für hochkorrosive Atmosphären.
Typ STA F 100-E bzw. 100-80-E:
Je nach Ausführung ergibt sich folgende Montageart:
a) Systemeigene Anbindung an das Trägerprofil F 100 bzw. F 80 mit 4 Formlockschrauben.
b)Verschraubung mit Ankerschiene über zugehörige Hakenkopfschraube oder Gewindeplatte mit Sechskantschraube.
Das an den Stirnadapter STA F 100 angeschlossene Trägerprofil TP F 100/100 ist mit 4 Formlockschrauben FLS F zu verschrauben. Je 2 Formlockschrauben FLS F sind an gegenüberliegenden Seiten zu verschrauben.
Ausführung: Grundplatte verschweißt mit Achtkant F 100 bzw. F 80
Typ STA F 100-100/160-E:
Zur Anbindung an das Trägerprofil TP F 100 oder TP F 100/160 (Flanschseite 100) sind 4 Formlockschrauben FLS F zu verwenden.
Das an den Stirnadapter STA F 100 - 100/160 angeschlossene Trägerprofil TP F 100/160 ist mit 8 Formlockschrauben FLS F zu verschrauben. Je 4 Formlockschrauben FLS F sind an gegenüberliegenden Seiten zu verschrauben, wobei die breiteren Flanken zu verwenden sind.
Ausführung: Grundplatte verschweißt mit Achtkant F 100/160
Typ STA F 160-100-E:
Zur Anbindung an das Trägerprofil TP F 100/160 (Flanschseite 160) sind 4 Formlockschrauben FLS F zu verwenden. Das an den Stirnadapter STA F 160 - 100-E anzuschließende Trägerprofil TP F 100 ist mit 4 Formlockschrauben FLS F zu verschrauben. Je 2 Formlockschrauben FLS F sind an gegenüberliegenden Seiten zu verschrauben. Wand- und Deckenanbindung mittels 4 Schwerlastankern M10.
Ausführung: Grundplatte verschweißt mit Achtkant F 100
Zertifizierung
CE-Kennzeichen (Leistungserklärung unter Dokumente)
ETA-24/0471
