Typ AU
Spannpratze SPA 5P AU M12 HCP
Gruppe: 1831
Artikel-Nr. 115034
Universell einsetzbares Spannelement zur zweiseitigen Befestigung von Traversen an Stahlträgern
Ausführung in HCP
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

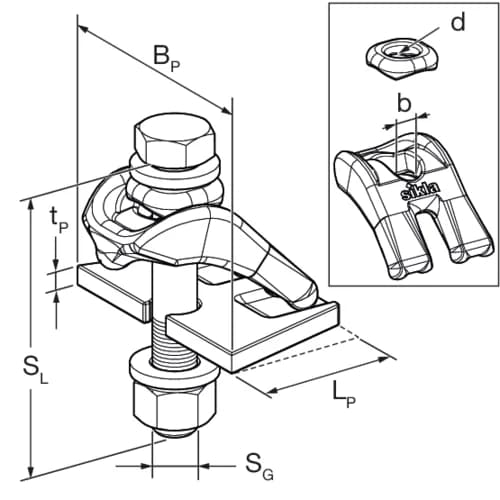

Technische Daten
b | 13 mm |
d | 13 mm |
Spannpratze 5P mit Auflageplatte AU.
Lastwerte
-VX,Gebr | 3,70 kN |
VX,Gebr | 3,70 kN |
-VZ,Gebr | 16,20 kN |
VZ,Gebr | 16,20 kN |
Angabe zu F(z) beziehen sich auf die Verwendung einer Standard Sechskantschraube der Festigkeitsklasse 8.8. Angaben zu Querkrafttragfähigkeit F(x) beziehen sich auf den ungünstigsten Fall bei Flanschdicken 30 mm (M12) bzw. 40 mm (M16) sowie einem Haftbeiwert µHaft = 0,20 und gelten je 2 Spannpratzen. Eine ggf. einwirkende Zugkraft Fz wurde nicht berücksichtigt.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
Montage
Die Spannpratze mit Auflageplatte wird mit den Beinen auf dem anzubindenden Bauteil positioniert, die Nase wird auf dem Stahlträger platziert. Anschließend wird die entsprechende Sechskantschraube durchgeführt und unten mit Unterlegscheibe und Mutter angezogen.
Die Auflageplatte sichert eine rechtwinklige Montage der Schraube und verhindert ein Verrutschen oder eine Beanspruchung auf Biegung. Eine kontinuierliche Vorspannkraft ist somit sichergestellt.
Anzugsmomente:
| Typ | Anzugsmoment MA [Nm] / Weiterdrehwinkel | Spannbereich [mm] |
|---|---|---|
| M12 AU | 60 / 90° | 1 - 30 |
| M16 AU | 140 / 90° | 4 - 40 |
Weitere Angaben und Informationen zur Montage siehe Dokument mit Montagehinweisen.
