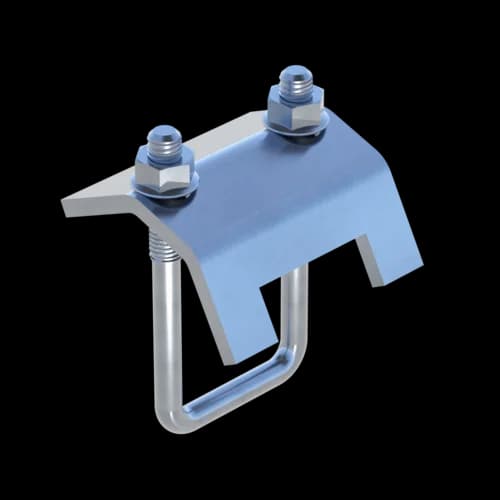

Spannbügel SB 46 HCP
Gruppe: B107
Verbindungselement zur beidseitigen Befestigung des Montageprofils PRO 46 an Stahlträgern
Einfache Realisierung von Traversen oder Auslegern
Typenübersicht
Allgemeine Informationen
Verbindungselement zur beidseitigen Befestigung des Montageprofils PRO 46 an Stahlträgern. Einfache Realisierung von Traversen oder Auslegern.
Technische Daten
Material Grundkörper | Stahl |
Festigkeitsklasse | 8.8 |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | -VX,Gebr | VX,Gebr | -VY,Gebr | VY,Gebr | -VZ,Gebr |
SB 46 M10 HCP | 1,80 kN | 1,80 kN | 1,31 kN | 1,31 kN | 6,25 kN |
Für die zulässigen Querkräfte und Momente bitte in der siMetrix Anwenderrichtlinie das passende Typical in der entsprechenden Dimension vergleichen.
Software
Dieses Produkt ist in der folgenden Software verfügbar.

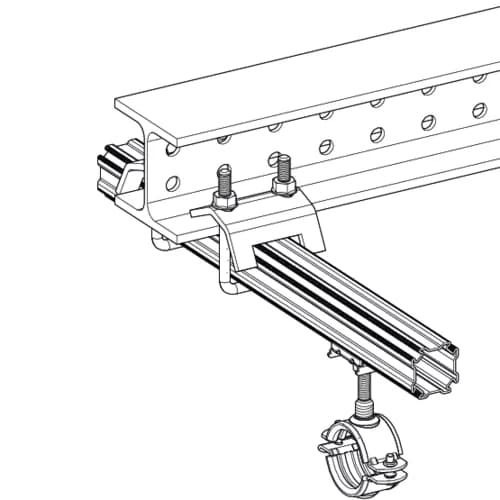

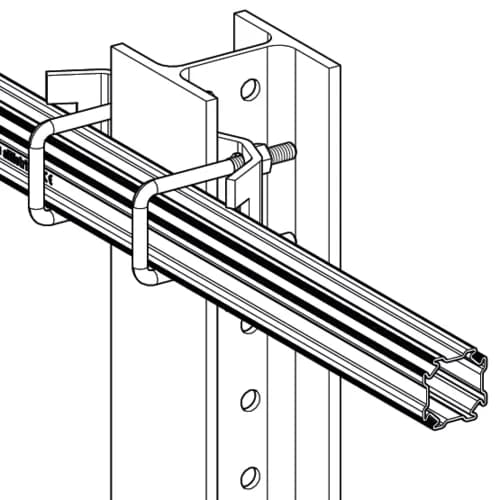

Montage
Spannbügel immer paarweise verwenden.
Geeignet für Trägerflanschdicken von 1 - 30 mm.
