Typ 27

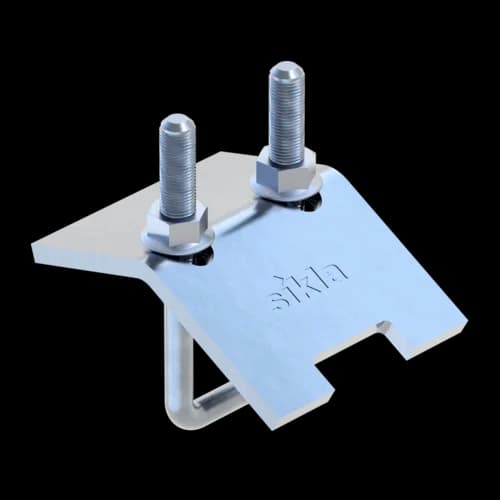

Spannbügel SB 27 M8
Gruppe: 2731
Artikel-Nr. 195864
Verbindungselement zur beidseitigen Befestigung von Traversen an Stahlträgern, unabhängig von der Schienenöffnung
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Technische Daten
BP | 65 mm |
H | 81,5 mm |
H1 | 50 mm |
LP | 37 mm |
Ma | M8 |
tP | 5 mm |
Komplett mit Bügel, Pratze und Flanschmuttern.
Lastwerte
-VZ,Gebr | 2,00 kN |
VZ,Gebr | 2,00 kN |
Angabe gilt pro Spannbügel.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Zertifizierung

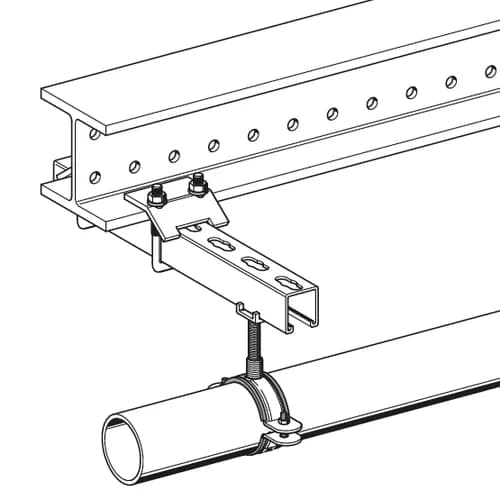

Montage
Immer paarweise verwenden.
Schienenlänge = Trägerbreite + mind. 2 x 50 mm Überstand
Maximale Flanschdicke: 25 mm
Anzugsdrehmoment: 20 Nm
