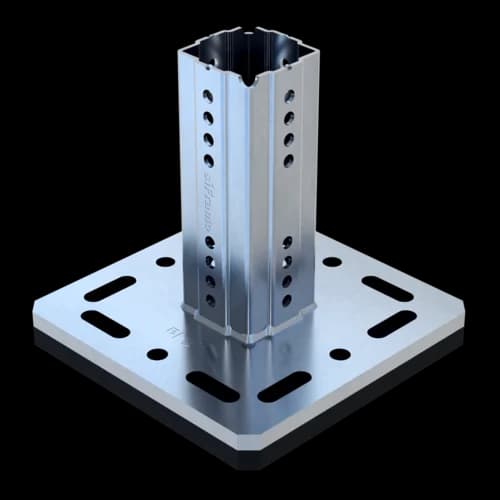

Sockelhalter SHB F 80 HCP

Gruppe: A440

Komplettlösung mit Schutzmatte für Flach- und Foliendächer sowie Versorgungszentralen im Keller

Wasserdurchlässige Schutzmatte sorgt für sichere Unterstützung und gleichmäßige Lastverteilung

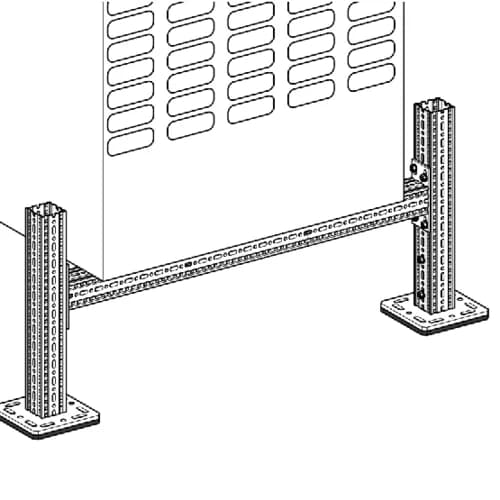

Besonders geeignet für Befestigung von Aggregaten, Rohrleitungen, Lüftungskanälen oder Laufwegen

Wählen Sie einen Typ

Typenübersicht
Allgemeine Informationen
Montage

Typenübersicht

Allgemeine Informationen

Komplettlösung inkl. Schutzmatte für Flach- bzw. Foliendächer und Versorgungszentralen mit beschichtetem Bodenaufbau im Keller. In Kombination mit dem Sikla Montagesystem lassen sich beliebige Aufbauten realisieren. Die wasserdurchlässige Schutzmatte ermöglicht eine sichere und zuverlässige Unterstützung mit gleichmäßiger Lastverteilung. Besonders geeignet für die Befestigung von Aggregaten, Rohrleitungen, Lüftungskanälen oder Laufwegen.

Zertifizierung

Technische Daten

Klasse Brandverhalten

B2 nach DIN 4102

Zugfestigkeit	0,40 N/mm²
Weiterreißfestigkeit	3,40 N/mm

Bruchdehnung	70 %
Druckverformungsrest	ca. 4,0% gemessen 30 min. nach Entlastung bei 50% Verformung/23°C nach 72 Std

Material Grundkörper	Stahl
Material Dämmkörper	SBR
Oberfläche	HCP
Korrosionsschutzklasse	C4

Lastwerte

Typ	-V_X,Gebr	V_X,Gebr
SHB F 80 220 HCP	34,60 kN	34,60 kN

Die angegebenen Lastwerte sind Design-Lasten Rd und beinhalten einen Teilsicherheitsbeiwert γM2 = 1,25 (DIN EN 1993-1-8:2025-04, Tab. 4.1) Auf der Einwirkungsseite ist ein Teilsicherheitsbeiwert von γG = 1,35 (DIN EN 1990:2021-10, Tab. A1.2(B)) für ständige Einwirkungen zu berücksichtigen.

Software

Dieses Produkt ist in der folgenden Software verfügbar.

Montage

Anbindung mit 4 Formlockschrauben FLS F an das Trägerprofil F 80.

Info	Typ	Gewicht	Verpackung	Artikel-Nr.
	SHB F 80 220 HCP	5,65 kg/pcs.	1 pcs.	-

Info	Typ	Gewicht	Verpackung	Artikel-Nr.
	SHB F 80 220 HCP	5,65 kg/pcs.	1 pcs.	-
