Schweißplatte SPL UNI HCP
Gruppe: A430
Artikel-Nr. 113636
Ausführung „universal“ ermöglicht geschweißte Anbindung an Stahlträger bis 300 mm Flanschbreite
Kann zusätzlich am Trägerprofil TP F montiert werden für größere Anbindeflächen
Schweißplatten SPL mit HCP-Oberfläche für sehr gute Schweißeignung
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

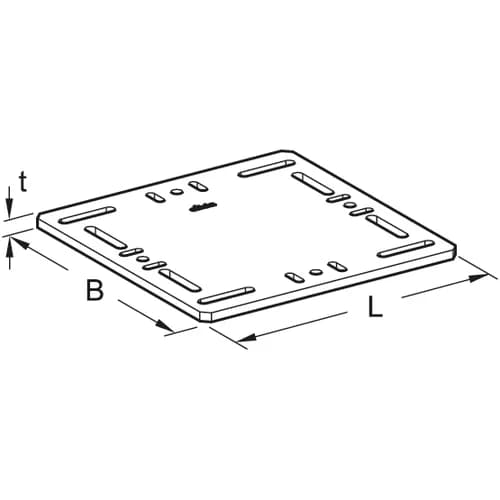

Technische Daten
BP | 370 mm |
BP1 | 300 mm |
BP2 | 260 mm |
BP3 | 62 mm |
bP1 | 14 mm |
dP | 14 mm |
HP | 370 mm |
HP1 | 300 mm |
HP2 | 160 mm |
HP3 | 50 mm |
IZP1 | 65 mm |
tP | 12 mm |
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
Montage
Je nach Situation ergibt sich folgende Montageart:

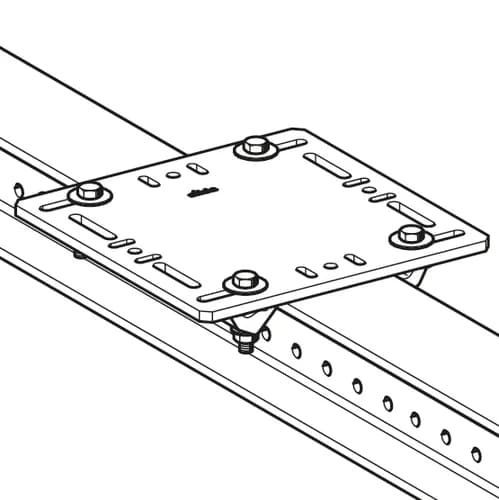

a) Montage der SPL universal mit Flanschschrauben SCR FLA TT M10 x 30 (Art.-Nr. 116479) an das Trägerprofil TP F.
b) Montage der SPL universal mit einem Montageset 5P M12 S an vorhandenen Stahlträgern mit Flanschbreiten zwischen 100 und 300 mm.
Anbindefläche: 220 mm x 220 mm
