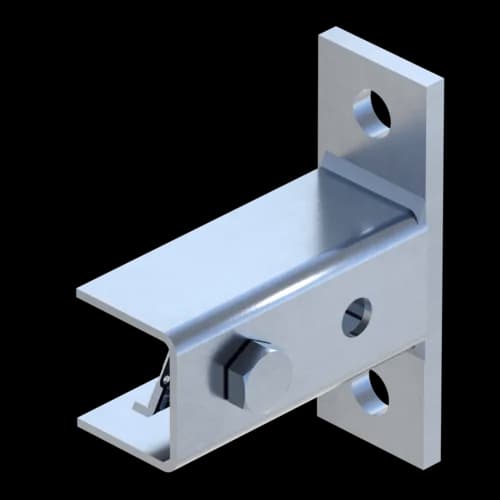

Schienenflansch MOF MV27
Gruppe: 2753
Artikel-Nr. 198865
Dient zur Herstellung von Traversen zwischen zwei Montageschienen oder als Basis für eine einarmige Auskragung
Geeignet für Montageschienen MS 27/15 und 27/25
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

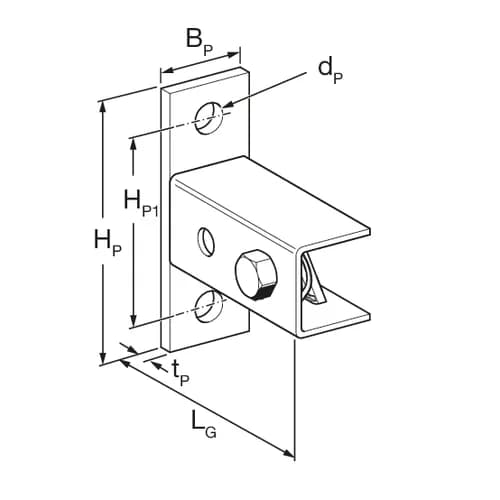

Technische Daten
BP | 30 mm |
dP | 10,5 mm |
HP | 88 mm |
HP1 | 64 mm |
LG | 75 mm |
tP | 5 mm |
Komplett vormontiert.
Lastwerte
-VX,Gebr | 0,80 kN |
-MY,Gebr | 0,08 kNm |
MY,Gebr | 0,08 kNm |
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Zertifizierung
Montage
Montageschiene in U-Profil einlegen. Gewindeplatte durch Druck auf den Schraubenkopf einklicken und mit 10 Nm festziehen.
