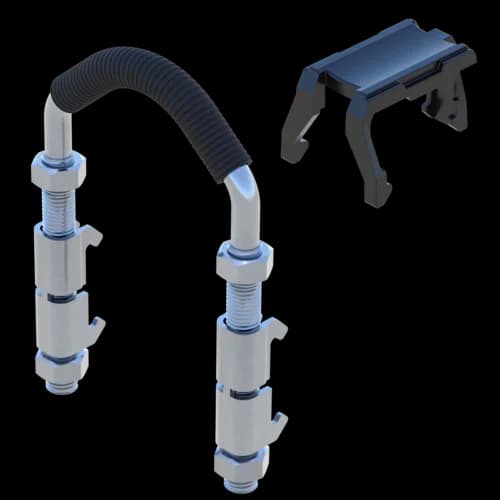

Rundstahlbügel RUB 46 HCP
Gruppe: B112
Zur Befestigung von Rohrleitungen auf dem Montageprofil PRO 46 geeignet
Einsetzbar als Festpunkt und Führungslager bei horizontaler und vertikaler Rohrführung
Typenübersicht
Allgemeine Informationen
Rundstahlbügel RUB 46 zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen auf dem Montageprofil PRO 46. Rundstahlbügel werden bei horizontaler und vertikaler Rohrführung als Festpunkt und als Führungslager eingesetzt.
Technische Daten
Halogenfrei | Ja |
UV-Beständigkeit | Ja |
Material Grundkörper | Stahl |
Material Dämmkörper | PA 6.0 |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |

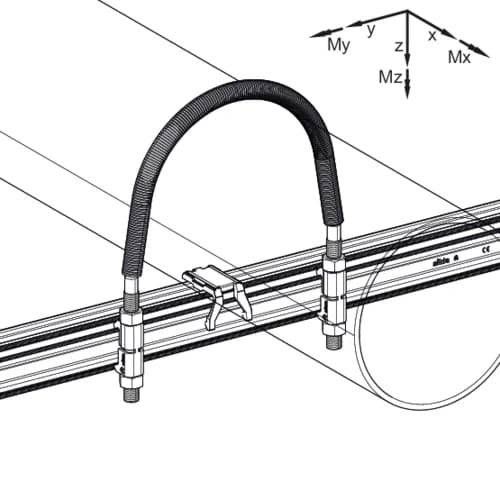

Lastwerte
Typ | -VX,Gebr | VX,Gebr | -VY,Gebr | VY,Gebr | -VZ,Gebr | VZ,Gebr |
RUB 46 21,3MM (1/2'') HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 26,9MM (3/4'') HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 33,7MM (1'') HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 42,4MM (1 1/4'') HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 48,3MM (1 1/2'') HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 60,3MM (2'') HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 76,1MM (2 1/2'') HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 88,9MM (3'') HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 108MM HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 114MM (4'') HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 133MM HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 139MM (5'') HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 159MM HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 168MM (6'') HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
RUB 46 219MM (8'') HCP | 1,07 kN | 1,07 kN | 1,04 kN | 1,04 kN | 5,42 kN | 5,42 kN |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage
Beim Einsatz als Führungslager müssen beidseitig oben und unten angeordnete Muttern am Rundstahlbügel festgezogen werden. Dabei sollte das Rohr frei beweglich bleiben.
Bei Festpunkten zuerst die unteren Muttern anziehen, bis die Rohrleitung eingespannt ist. Anschließend die oberen Muttern festziehen. Bei Festpunkten dürfen die zulässigen Kräfte der Bauwerksanbindung und die Biegelasten des Bügels nicht überschritten werden.
