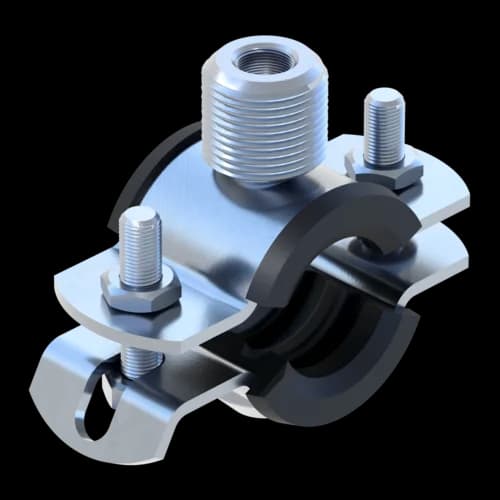

Rohrschelle STABIL D-3G ME

Gruppe: 1241

Zur sicheren Befestigung von Rohrleitungen in versorgungstechnischen Anlagen – robust und zuverlässig.

Mit Schalldämmeinlage für schallentkoppelte Rohrbefestigung – ideal bei erhöhten Anforderungen an den Schallschutz.

Erfüllt DIN 4109 und unterstützt die Einhaltung baulicher Schallschutzvorgaben.

Wählen Sie einen Typ

Typenübersicht
Allgemeine Informationen
Montage

Typenübersicht

Allgemeine Informationen

Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen. Mit Schalldämmeinlage geeignet zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109. Geeignet für Decken-, Boden- und Wandmontage. Der formschlüssige Profilgummi ist zusätzlich eingeklebt. Dadurch ist er völlig verliersicher und erlaubt ein problemloses Drehen und Rutschen des Rohres bei der Montage, ohne dass sich der Gummi verklemmt.

Zertifizierung

Dieses Produkt wurde mit den Gütezeichen "Rohrbefestigung" und "Brandgeprüfte Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. FM-Approval für Spannbereich 29 - 162.

Technische Daten

Material Grundkörper	Stahl
Material Dämmkörper	SBR/EPDM
Material Verbindungselement	Stahl
Oberfläche	galvanisch verzinkt (Fe//Zn)
Korrosionsschutzklasse	C2

Lastwerte

Typ	-V_Z,Gebr
STABIL D-3G ME 14- 18	1,80 kN
STABIL D-3G ME 19- 23	1,80 kN
STABIL D-3G ME 24- 28	2,00 kN
STABIL D-3G ME 29- 33	2,00 kN
STABIL D-3G ME 33- 37	2,00 kN
STABIL D-3G ME 40- 45	2,00 kN
STABIL D-3G ME 47- 52	2,00 kN
STABIL D-3G ME 53- 58	2,00 kN
STABIL D-3G ME 60- 65	2,00 kN
STABIL D-3G/M ME 67- 72	2,00 kN
STABIL D-3G/M ME 73- 78	2,00 kN
STABIL D-3G/M ME 79- 85	2,00 kN
STABIL D-3G/M ME 88- 93	2,00 kN
STABIL D-3G/M ME 100- 106	2,00 kN
STABIL D-3G/M ME 108- 115	2,00 kN
STABIL D-3G ME 124-129	2,90 kN
STABIL D-3G ME 131-137	2,90 kN
STABIL D-3G ME 138-144	2,90 kN
STABIL D-3G ME 148-154	2,90 kN
STABIL D-3G ME 156-162	2,90 kN
STABIL D-3G ME 165-171	3,50 kN
STABIL D-3G ME 177-183	3,50 kN
STABIL D-3G ME 188-194	3,50 kN
STABIL D-3G ME 196-203	3,50 kN
STABIL D-3G ME 205-214	3,50 kN
STABIL D-3G ME 219-225	7,50 kN
STABIL D-3G ME 244-250	7,50 kN
STABIL D-3G ME 267-273	7,50 kN
STABIL D-3G ME 278-284	7,50 kN
STABIL D-3G ME 299-305	7,50 kN
STABIL D-3G ME 307-318	7,50 kN

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.

Feuerwiderstand

Typ	FWD 30	FWD 60	FWD 90	FWD 120
STABIL D-3G ME 14- 18	0,38 kN	0,2 kN	0,14 kN	-
STABIL D-3G ME 19- 23	0,38 kN	0,2 kN	0,14 kN	-
STABIL D-3G ME 24- 28	0,5 kN	0,25 kN	0,17 kN	0,12 kN
STABIL D-3G ME 29- 33	0,5 kN	0,25 kN	0,17 kN	0,12 kN
STABIL D-3G ME 33- 37	0,5 kN	0,25 kN	0,17 kN	0,12 kN
STABIL D-3G ME 40- 45	0,5 kN	0,25 kN	0,17 kN	0,12 kN
STABIL D-3G ME 47- 52	0,5 kN	0,25 kN	0,17 kN	0,12 kN
STABIL D-3G ME 53- 58	0,5 kN	0,25 kN	0,17 kN	0,12 kN
STABIL D-3G ME 60- 65	0,5 kN	0,25 kN	0,17 kN	0,12 kN
STABIL D-3G/M ME 67- 72	1 kN	0,65 kN	0,5 kN	0,4 kN
STABIL D-3G/M ME 73- 78	1 kN	0,65 kN	0,5 kN	0,4 kN
STABIL D-3G/M ME 79- 85	1 kN	0,65 kN	0,5 kN	0,4 kN
STABIL D-3G/M ME 88- 93	1 kN	0,65 kN	0,5 kN	0,4 kN
STABIL D-3G/M ME 100- 106	1 kN	0,65 kN	0,5 kN	0,4 kN
STABIL D-3G/M ME 108- 115	1 kN	0,65 kN	0,5 kN	0,4 kN
STABIL D-3G ME 124-129	2,2 kN	1,2 kN	0,85 kN	0,6 kN
STABIL D-3G ME 131-137	2,2 kN	1,2 kN	0,85 kN	0,6 kN
STABIL D-3G ME 138-144	2,2 kN	1,2 kN	0,85 kN	0,6 kN
STABIL D-3G ME 148-154	2,2 kN	1,2 kN	0,85 kN	0,6 kN
STABIL D-3G ME 156-162	2,2 kN	1,2 kN	0,85 kN	0,6 kN
STABIL D-3G ME 165-171	2,4 kN	1,4 kN	1 kN	0,85 kN
STABIL D-3G ME 177-183	2,4 kN	1,4 kN	1 kN	0,85 kN
STABIL D-3G ME 188-194	2,4 kN	1,4 kN	1 kN	0,85 kN
STABIL D-3G ME 196-203	2,4 kN	1,4 kN	1 kN	0,85 kN
STABIL D-3G ME 205-214	2,4 kN	1,4 kN	1 kN	0,85 kN
STABIL D-3G ME 219-225	2,4 kN	1,4 kN	1 kN	0,85 kN
STABIL D-3G ME 244-250	2,4 kN	1,4 kN	1 kN	0,85 kN
STABIL D-3G ME 267-273	2,4 kN	1,4 kN	1 kN	0,85 kN
STABIL D-3G ME 278-284	2,4 kN	1,4 kN	1 kN	0,85 kN
STABIL D-3G ME 299-305	2,4 kN	1,4 kN	1 kN	0,85 kN
STABIL D-3G ME 307-318	-	-	-	-

Software

Dieses Produkt ist in der folgenden Software verfügbar.

Montage

Vielfältige Anschlussmöglichkeiten über das Außengewinde der 3G-Mutter durch Adapter – siehe Adapter IG/IG.

Spannbereich [mm]	Anzugsmoment [Nm]
14 - 23	2
24 - 65	2
67 - 115	3
124 - 162	5
165 - 214	10
219 - 318	10
