MW S 70/40/90°

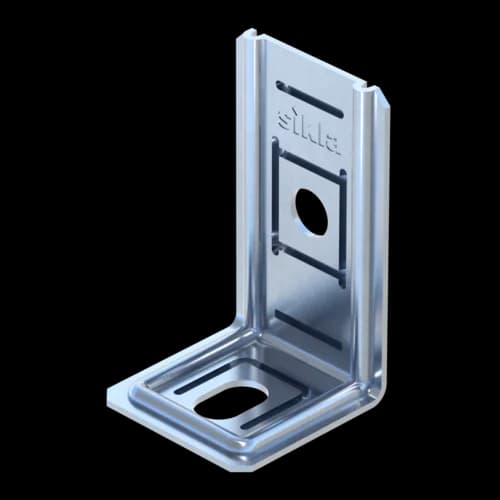

Montagewinkel MW S 70/40/90°
Gruppe: 1326
Artikel-Nr. 191963
Direkte, seitliche Befestigung an Unterzügen und Bindern aus Beton oder Holz
Verbindungswinkel für Rahmenkonstruktionen aus Profilen
Typen 60/30/90 und 90/60/90 für Rohrhalterungen an Holzbindern nach VdS CEA-Richtlinie 15.2.2
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Technische Daten
b | 10,5 mm |
d | 10,5 mm |
H | 70 mm |
H1 | 34,6 mm |
L | 41 mm |
L1 | 17,5 mm |
t | 1,5 mm |
Lastwerte
VZ,Gebr | 2,00 kN |
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Zertifizierung
Montage
Siehe ergänzendes Dokument
