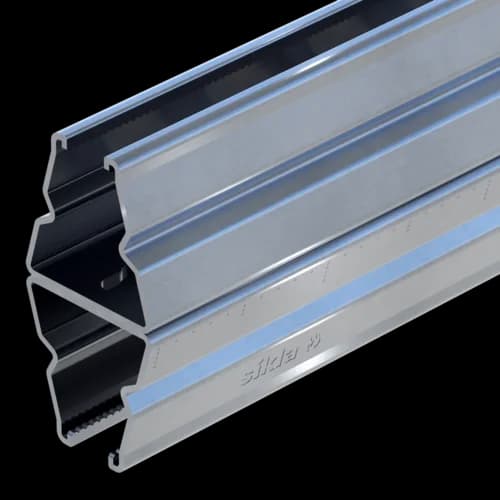

41-75/75 D
Gruppe: 1811
Artikel-Nr. 173981
Vielseitig einsetzbar für TGA und industriellen Anlagenbau
Ideal zur Realisierung von Traversen bei mittleren bis höheren Lasten
Kompatibel mit siConnect Komponenten und allen Sikla CC-Bauteilen in HCP
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

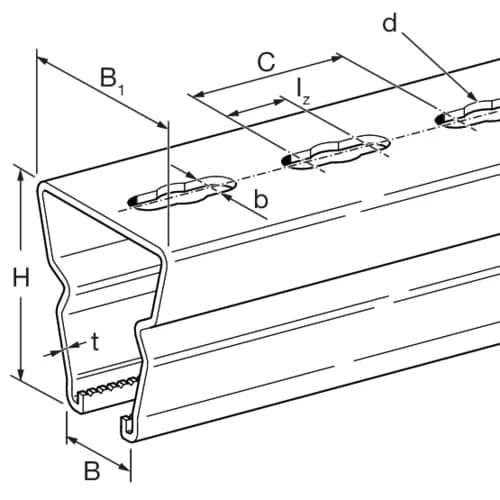

b | 13 mm |
B1 | 75 mm |
C | 62,5 mm |
H | 150 mm |
lz | 27 mm |
t | 3 mm |
Doppelschienen sind durch Druckfügen verbunden, so dass der Korrosionsschutz an den Verbindungsstellen voll erhalten bleibt.
VZ,Gebr | 10,00 kN |
MX,Gebr | 0,04 kNm |
Widerstandsmoment Wy | 30,66 cm³ |
Widerstandsmoment Wz | 22,83 cm³ |
Trägheitsmoment Iy | 230,02 cm^4 |
Trägheitsmoment iz | 85,60 cm^4 |
Trägheitsradius iy | 4,07 cm |
Trägheitsradius iz | 2,48 cm |
Alle Werte berücksichtigen die Lochung.
Zulässige Spannung σ{zul} | 185,00 N/mm² |
Zulässige Streckgrenze fy,zul | 285,00 N/mm² |
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Alle Montageschienen HCP besitzen Innenverzahnung und sind vielfältig mit weiteren Systemprodukten HCP kombinierbar.
Torsionsmoment It | 0,32 cm^4 |
Querschnitt A | 13,84 cm² |
Zertifizierung
