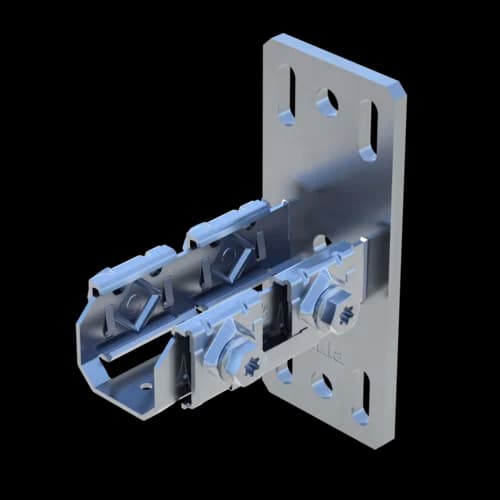

Montageprofiladapter MPA F
Gruppe: B104
Zur Herstellung von leichteren Konstruktionen innerhalb des Schwerlastsystems siFramo

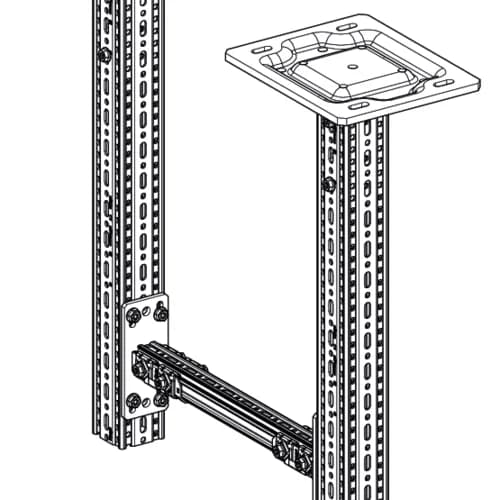

Ermöglicht den Systemübergang vom siFramo Trägerprofil TP F 80 bzw. 100 zum siMetrix Montageprofil PRO 46
Typenübersicht
Allgemeine Informationen
Zur Herstellung von leichteren Konstruktionen innerhalb des Schwerlastsystems siFramo. Ermöglicht den Systemübergang vom siFramo Trägerprofil TP F 80 bzw. 100 zum siMetrix Montageprofil PRO 46.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |

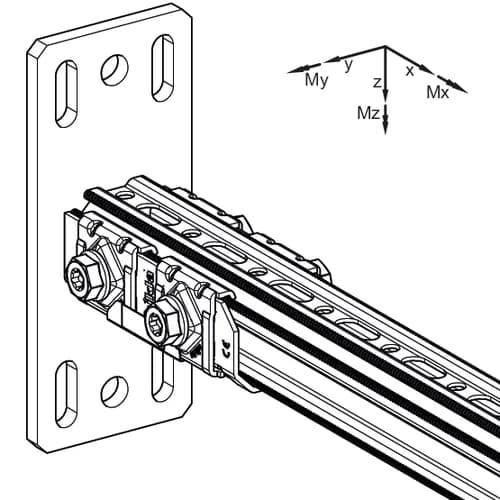

Lastwerte
Typ | -VX,Gebr | VX,Gebr | -VY,Gebr | VY,Gebr | -VZ,Gebr | VZ,Gebr |
MPA F 80-46 HCP | 1,61 kN | 1,61 kN | 2,43 kN | 2,43 kN | 3,54 kN | 2,64 kN |
MPA F100-46 HCP | 1,61 kN | 1,61 kN | 2,43 kN | 2,43 kN | 3,54 kN | 2,64 kN |
Typ | -MY,Gebr | MY,Gebr | -MZ,Gebr | MZ,Gebr |
MPA F 80-46 HCP | 0,35 kNm | 0,40 kNm | 0,39 kNm | 0,39 kNm |
MPA F100-46 HCP | 0,35 kNm | 0,40 kNm | 0,39 kNm | 0,39 kNm |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage
Zur Profilaufnahme beide Verschlussseiten über das Verbindungsblech aufdrücken, Montageprofil einlegen und schließen. Die Verschlüsse müssen in die Profilnuten eingreifen. Anschließend Schrauben festziehen.
Formschlüssige Anbindung an das Trägerprofil TP F mit 4 Formlockschrauben FLS F.
