Montageprofil PRO 46 HCP
Gruppe: B100

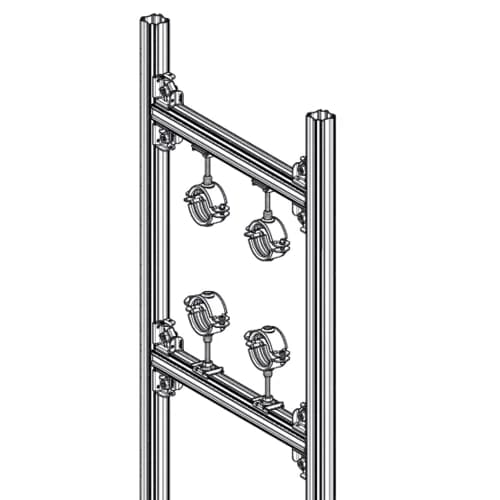

Multifunktionales Montageprofil zur Erstellung von Trassen und komplexen 3D-Unterkonstruktionen
Geschlossene Form sorgt für hohe Torsionssteifigkeit und Adaptionsmöglichkeit an allen vier Seiten
Typenübersicht
Allgemeine Informationen
Multifunktionales Montageprofil zur Erstellung von Trassen und komplexen 3D-Unterkonstruktionen verschiedenster Anwendungen. Durch die geschlossene Form wird neben einer hohen Torsionssteifigkeit eine Adaptionsmöglichkeit an allen 4 Seiten ohne Einschränkung ermöglicht.
Zertifizierung
Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.
Technische Daten
Zulässige Spannung σ{zul} | 180,00 N/mm² |
Zulässige Streckgrenze fy,zul | 280,00 N/mm² |
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | Widerstandsmoment Wy | Widerstandsmoment Wz | Trägheitsmoment Iy | Trägheitsmoment iz | Trägheitsradius iy | Trägheitsradius iz |
PRO 46 2M HCP | 4,12 cm³ | 4,12 cm³ | 9,49 cm^4 | 9,49 cm^4 | 1,60 cm | 1,60 cm |
PRO 46 6M HCP | 4,12 cm³ | 4,12 cm³ | 9,49 cm^4 | 9,49 cm^4 | 1,60 cm | 1,60 cm |
Typ | Torsionsmoment It | Querschnitt A |
PRO 46 2M HCP | 8,10 cm^4 | 3,70 cm² |
PRO 46 6M HCP | 8,10 cm^4 | 3,70 cm² |
