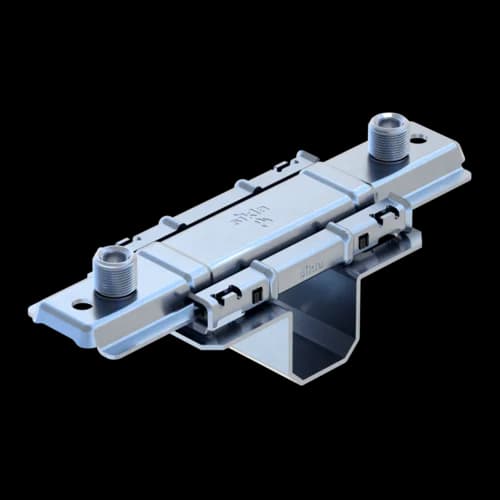

H3G2-PL
H3G-PL

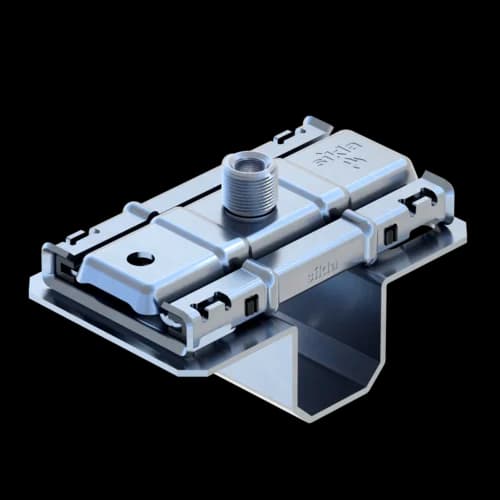

Kreuzgleiter KGL H3G-PL 46 HCP
Gruppe: B111
Kreuzgleiter für Einzel‑ und Doppelhalterungen zur Erstellung von Führungslagern auf siMetrix Montageprofil PRO 46.
Variable Anschlussmöglichkeiten je nach Belastung über 3G‑Mutter: M10, M16 und 1/2".
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Typenübersicht
Allgemeine Informationen

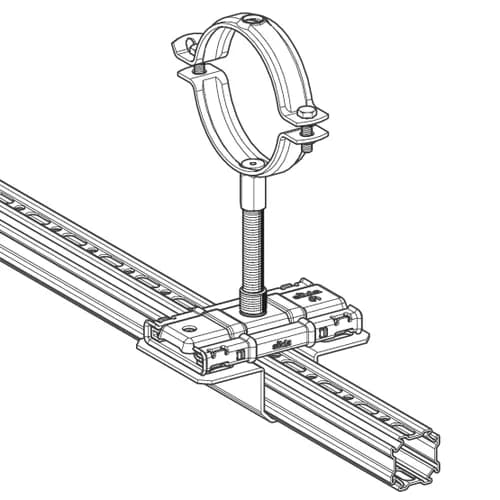

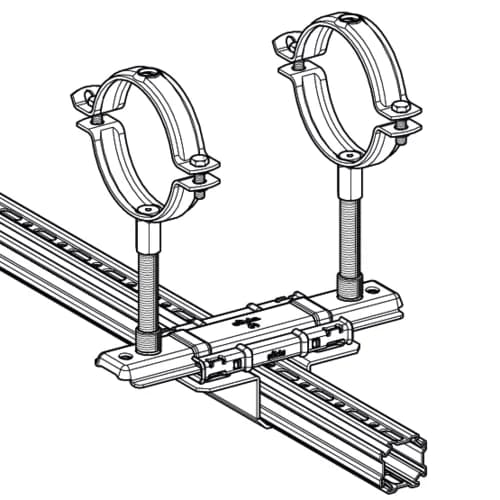

Kreuzgleiter für Einzel- und Doppelhalterung zur Erstellung von Führungslagern auf siMetrix Montageprofil PRO 46. Variable Anschlussmöglichkeiten je nach Belastung durch 3G-Mutter: M10, M16 und 1/2"
Zertifizierung
Technische Daten
Zulässige Langzeit-Temperatur | 130 °C |
Gleitreibungszahl μ | 0,07 |
Haftreibungszahl μ0 | 0,07 |
Haftreibungszahl µ0 MPH/Profil | 0,2 |
Material Grundkörper | Stahl |
Material Gleitkörper | PA GF, MoS2 beschichtet |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | -VZ,Gebr | VZ,Gebr |
KGL H3G 46 HCP | 3,45 kN | 11,04 kN |
KGL H3G2 46 HCP | 3,45 kN | 11,04 kN |
Montage
Bei geständerter Montage ab DN 100 ist bei beiden Gleitsätzen eine Gegenmutter G 1/2" auf die 3G-Schweißmutter zu montieren.
Anzugsmoment siMetrix Schrauben: 15 Nm
