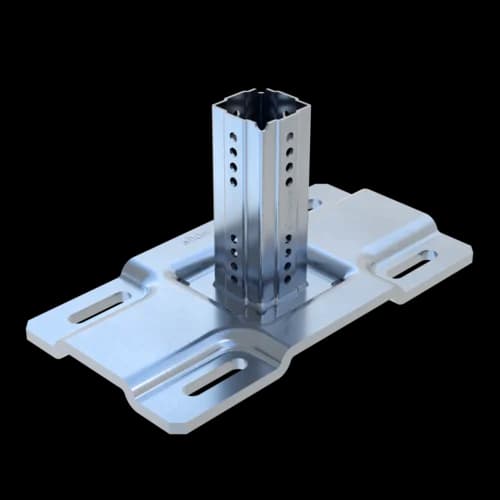

Halter WBD-P-4KT 201/310-F 80 HCP
Gruppe: A421
Artikel-Nr. 117166
Ideal zur Erstellung von Decken- und Bodenstielen sowie Trassen in Verbindung mit dem Trägerprofil TP F 80
Abgestimmte Plattengrößen ermöglichen direkte Befestigung am Baukörper oder Anbindung an unterschiedliche Flanschbreiten
Variante WBD F 80-T erlaubt maximale Ausnutzung der Trassenbreite ohne störende Schrauben oder Platten dank Achtkantverbindung
Technische Daten
t | 3 mm |
H | 72 mm |
Lastwerte
-VX,Gebr | 37,20 kN |
VX,Gebr | 37,20 kN |
-VY,Gebr | 110,40 kN |
VY,Gebr | 110,40 kN |
-VZ,Gebr | 81,50 kN |
VZ,Gebr | 81,50 kN |
-MX,Gebr | 3,6 kNm |
MX,Gebr | 3,6 kNm |
-MY,Gebr | 4,5 kNm |
MY,Gebr | 4,50 kNm |
-MZ,Gebr | 4,5 kNm |
MZ,Gebr | 4,5 kNm |
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
ETA-24/0471
Montage
Je nach Anforderung werden verschiedene Montagearten empfohlen:
a) Befestigung am Bauwerk mittels 4 Schwerlastankern M12
b) Kraftschlüssige Befestigung an Stahlträgern mittels Montageset 5P M12 S, M16 S oder entsprechenden Spannpratzen.
c) Formschlüssige Anbindung an den Trägersystemen STF 100 oder 120 mittels Formverbinder FV 100/120.
Das an den WBD-Halter F 80 angeschlossene Trägerprofil TP F 80 ist mit 4 Formlockschrauben FLS F zu verschrauben. Je 2 Formlockschrauben FLS F sind an gegenüberliegenden Seiten zu verschrauben
