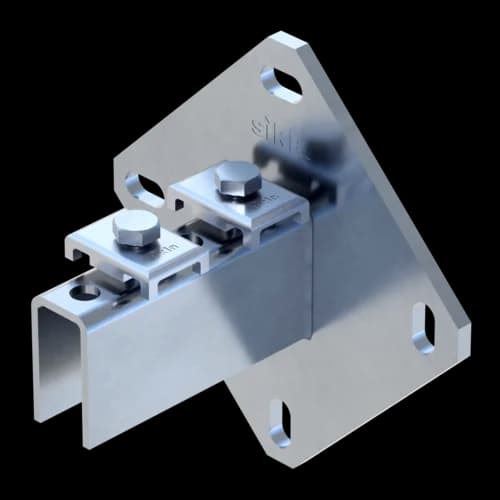

41-75/75
41-75/75 D

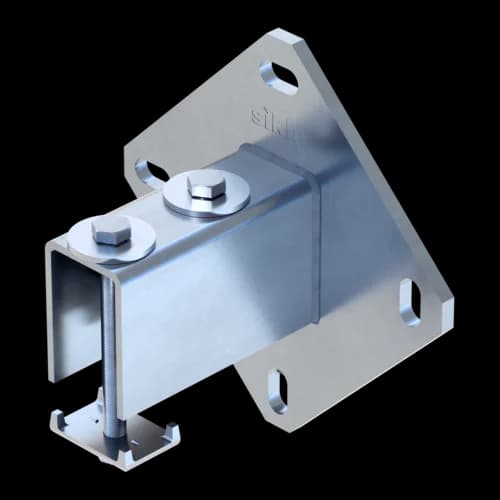

41/41-45 D
41/41-45
Halter WBD 41
Gruppe: 1356

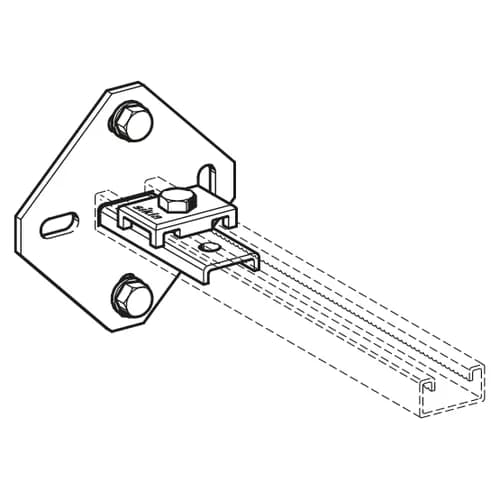

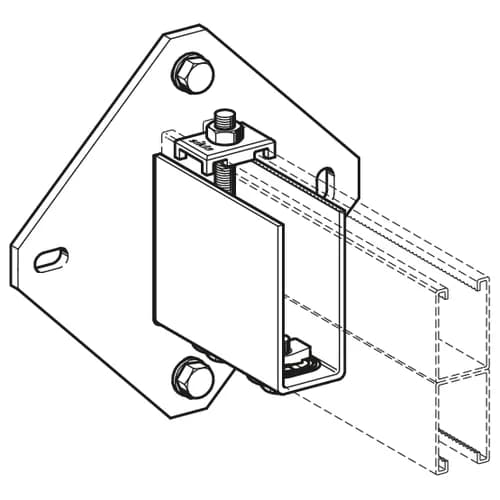

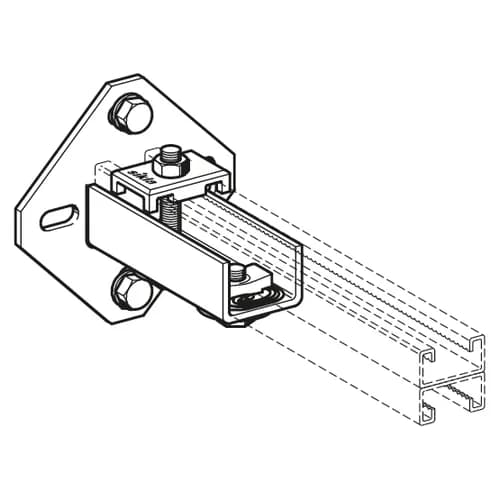

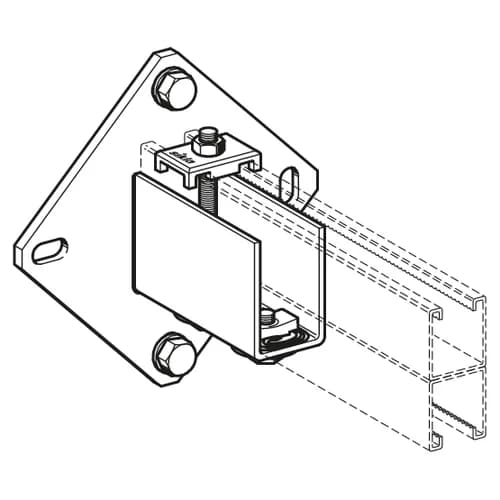

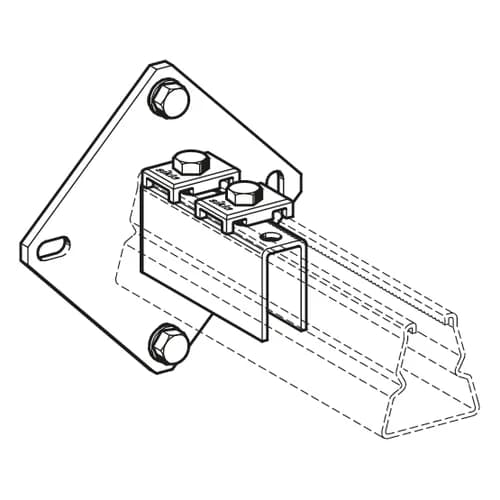

Durch Verschrauben eines WBD-Halters mit einer Montageschiene 41 entstehen Konsolen für Wand-, Boden- und Deckenmontage sowie Ständer für Rahmenkonstruktionen
Rautenförmige Grundplatte ermöglicht hohe Biegemomente und sichere Abstützung von Querlasten
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Typenübersicht
Allgemeine Informationen
Durch Verschrauben eines WBD-Halters mit einer Sikla Montageschiene mit Schienenbreite 41 entstehen Konsolen für Wand-, Boden- und Deckenmontage und insbesondere Ständer für Rahmenkonstruktionen aus Sikla Montageschienen. Die großzügig bemessene, rautenförmige Grundplatte erlaubt hohe Biegemomente und eine sichere Abstützung von Querlasten.
Zertifizierung
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Lastwerte
Typ | VX,Gebr |
WBD 41/21-31 | 2,00 kN |
WBD 41/41-45 | 2,00 kN |
WBD 41/52 | 4,00 kN |
WBD 41/62 | 4,00 kN |
WBD 41-75/65 | 4,00 kN |
WBD 41-75/75 | 4,00 kN |
WBD 41/21 D | 4,00 kN |
WBD 41/41-45 D | 4,00 kN |
WBD 41/52 D | 4,00 kN |
WBD 41/62 D | 4,00 kN |
WBD 41-75/65 D | 4,00 kN |
WBD 41-75/75 D | 4,00 kN |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage
Im Normalfall erfolgt die Befestigung mit 2 gegenüberliegenden Schrauben in Richtung des Kraftflusses. Nur im Ausnahmefall (hohe Ständer im Rahmenbau) sollten 4 Schrauben gesetzt werden.
Für die Sechskantschrauben der Halteklauen 41 gelten Mindestwerte für die Anzugsmomente laut Tabelle:
| Typen | Halteklauen [Anzahl] | Schrauben für Halteklauen | Zubehörteile | Anzugsmoment [Nm] |
|---|---|---|---|---|
| 41/21-31 bis 41/41-45 | 1 | M10 | vormontiert | 40 |
| 41/52 bis 41-75/75 | 2 | M12 | vormontiert | 60 |
| 41/21 D bis 41/45 D | 1 | M10 | lose beigelegt | 40 |
| 41/52 D bis 41-75/75 D | 1 | M12 | lose beigelegt | 60 |
Bei Deckenmontage empfehlen wir für höhere Lasten (bis 7 kN) mindestens eine durchgesteckte Schraube zu verwenden.
Auswahlhilfe für passende Montageschiene:
| Typ | passend für Sikla Montageschiene |
|---|---|
| 41/21-31 | 41/21/1,5 - 2,0 & 41/31/2,0 |
| 41/41-45 | 41/41/2,0 - 2,5 & 41/45/2,5 |
| 41/52 | 41/52/2,5 |
| 41/62 | 41/62/2,5 |
| 41-75/65 | 41-75/65/3,0 |
| 41-75/75 | 41-75/75/3,0 |
| 41/21 D | 41/21/1,5 - 2,0 D |
| 41/41-45 D | 41/41/2,0 - 2,5 D & 41/45/2,5 D |
| 41/52 D | 41/52/2,5 D |
| 41/62 D | 41/62/2,5 D |
| 41-75/65 D | 41-75/65/3,0 D |
| 41-75/75 D | 41-75/75/3,0 D |
