H3G-PL

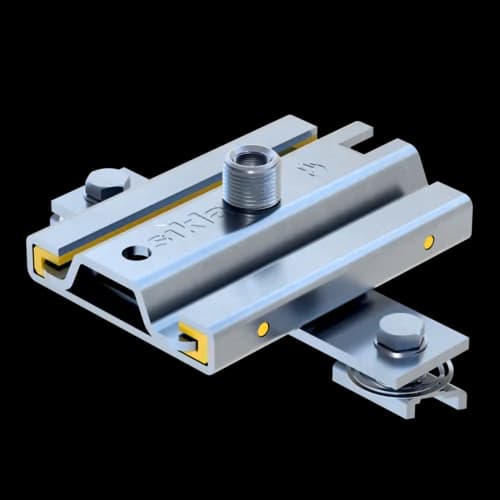

Gleitsatz GS CC H3G - PL

Gruppe: 1336

Artikel-Nr. 191747

Massiver Gleitsatz für Einzel- und Doppelhalterung zur Montage auf Sikla Montageschienen in versorgungstechnischen Anlagen

Vorzugsweise kombinierbar mit Stabil D-3G, Ratio S und Kälteschelle SKS, mit variablen Anschlussgrößen M12 und M16 sowie weiteren Optionen über Adapter IG/IG

Besonders geeignet für Decken- und Bodenmontage sowie als Führungslager für Steigleitungen, mit Geräuschdämmung durch glasfaserverstärkte Gleitschienen

Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

Technische Daten

b	13 mm
B₂	150 mm
B_P	40 mm
d_P	13 mm
H_G	54,5 mm
l_z	10 mm
L_P	188 mm
L_P1	160 mm
M_a	1/2"
M_i1	M12
M_i2	M16
t_P	5 mm

Gleitsatz inkl. vormontierter CC-Baugruppe.

Lastwerte

-V_Z,Gebr	5,00 kN
V_Z,Gebr	9,00 kN

FWD 30	1 kN
FWD 60	0,54 kN
FWD 90	0,36 kN
FWD 120	0,26 kN

Die Tragfähigkeit der verwendeten Verbindungselemente ist zu berücksichtigen. Dies gilt insbesondere bei Brandbeanspruchung.

Technische Daten

Zulässige Langzeit-Temperatur

130 °C

Gleitreibungszahl μ	0,14
Haftreibungszahl μ₀	0,18

Material Grundkörper	Stahl
Material Gleitkörper

Montage

Verriegelung in der Schiene durch Druck auf den Schraubenkopf; anschließend festziehen - fertig!
Bei geständerter Montage ab DN 100 ist eine Gegenmutter G 1/2" auf die 3G-Schweißmutter zu montieren.

Hebelarm L(max): 250 mm
Max. Gleitweg Typ CC - H3G-PL: 100 mm
Max. Gleitweg Typ CC - H3G2-PL: 135 mm
