JOI 41 Z

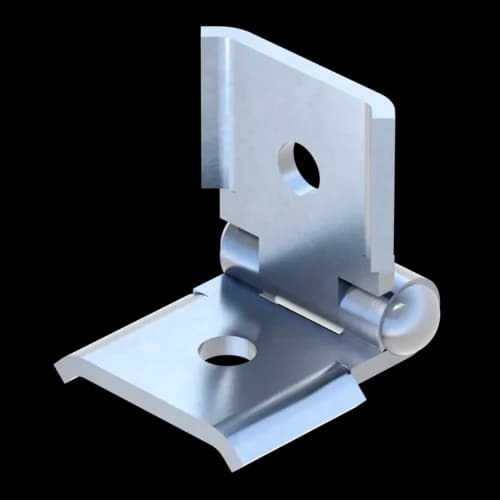

Gelenk JOI 41 Z HCP
Gruppe: 1842

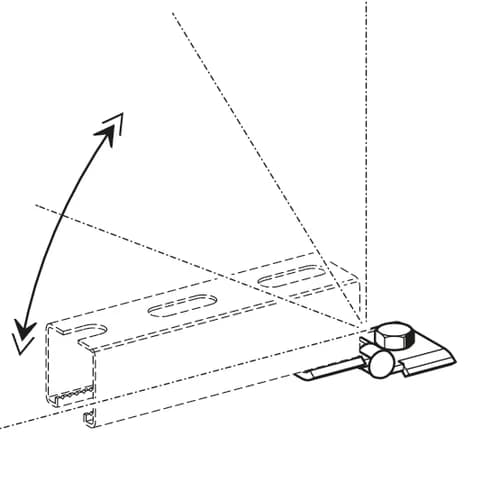

Zur Verbindung von Montageschienen 41 mit stufenloser Winkeleinstellung von 0 – 180°, auch geeignet zur direkten Befestigung am Baukörper
Winkelneigungen zwischen Baukörper und Montageschienen können einfach ausgeglichen werden
In Kombination mit Montageschienen auch als Schrägstütze für Konsolen verwendbar
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Typenübersicht
Allgemeine Informationen
Zur Verbindung von Montageschienen 41, bei denen eine frei wählbare, stufenlose Winkeleinstellung von 0 - 180° erforderlich ist. Auch geeignet zur direkten Befestigung am Baukörper. Winkelneigungen zwischen Baukörper und Montageschienen können so einfach ausgeglichen werden. In Kombination mit Montageschienen auch als Schrägstütze für Konsolen zu verwenden.
Zertifizierung
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | -VZ,Gebr |
JOI 41 Z HCP | 2,00 kN |
Angabe pro Verbindung.
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage
Anbindungen:
Schienenrücken mit Gewindeplatte HZ 41 und Schraube
Schienenöffnung mit Gewindeplatte CC 41 und Schraube
Anzugsdrehmoment: 50 Nm
