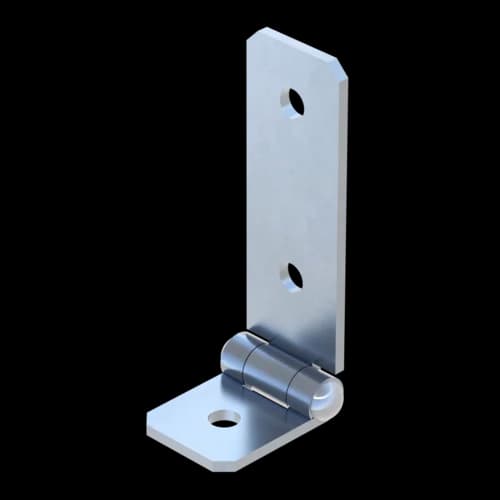

Gelenk JOI 41 S

Gruppe: 1342

Artikel-Nr. 116577

Zur Verbindung von Montageschienen 41 mit stufenloser Winkeleinstellung bis 180°

Das Gelenk JOI S eignet sich besonders für die Baukörperanbindung

Zwei Befestigungspunkte sorgen für Verdrehsicherung und zuverlässige Aufnahme von Querkräften

Technische Daten

-V_Z,Gebr

2,00 kN

Zertifizierung

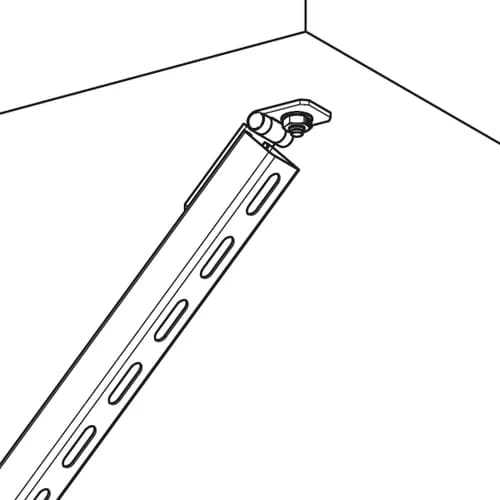

Variante 1:

1. Das Gelenk JOI S mittels Anker/Dübel bzw. Schraube am Baukörper oder an der Montageschiene fixieren.

2. Fixierung des Gelenks an der Montageschiene mit Gewindeplatten M10.

Variante 2:

1. Gewindeplatte in die Montageschiene einsetzen und anschließend mit den Schrauben fixieren.

2. Baukörperanbindung bzw. Schienenanbindung mit entsprechenden Ankern oder Schrauben.
