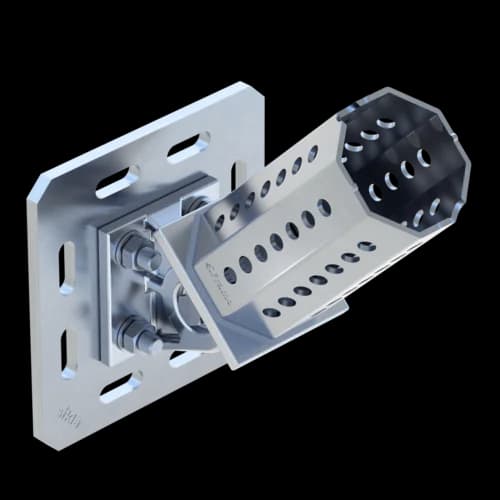

Gelenk GE F100/160-F 80 HCP
Gruppe: A437
Artikel-Nr. 115854
Zur Abstützung von einarmigen Auskragungen in Kombination mit dem Trägersystem siFramo 100/160
Geeignet zur Versteifung von Rahmenkonstruktionen
Winkel α stufenlos einstellbar zwischen 25° und 155°

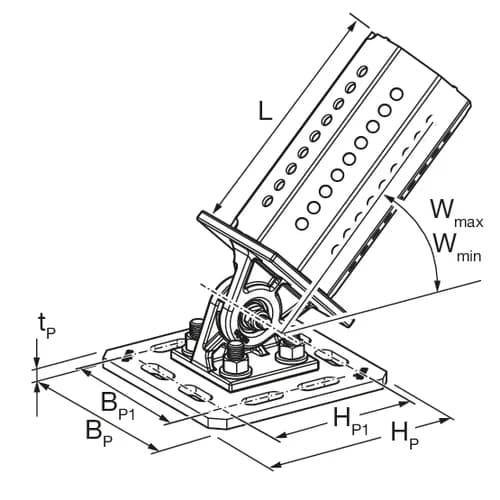

Technische Daten
Wmax | 155° |
Wmin | 25° |
BP | 160 mm |
BP1 | 122 mm |
L | 140 mm |
HP | 160 mm |
HP1 | 122 mm |
Gelenk GE F 100/160 mit Adapterplatte verschraubt
Lastwerte
-VX,Gebr | 13,70 kN |
VX,Gebr | 13,70 kN |
Die angegebenen Lastwerte sind Design-Lasten Rd und beinhalten einen Teilsicherheitsbeiwert γM2 = 1,25 (DIN EN 1993-1-8:2025-04, Tab. 4.1)
Auf der Einwirkungsseite ist ein Teilsicherheitsbeiwert von γG = 1,35 (DIN EN 1990:2021-10, Tab. A1.2(B)) für ständige Einwirkungen zu berücksichtigen.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
Montage
Die Befestigung der Gelenke an die 160 mm hohe Seite des siFramo 100/160 Profils erfolgt über 4 Formlockschrauben FLS F an der Grundplatte. Das auf dem Achtkant aufgesteckte Stützprofil TP F 80 oder TP F 100 (je nach gewähltem Gelenktyp) wird ebenso mit 4 Formlockschrauben befestigt, so dass insgesamt 8 Formlockschrauben benötigt werden. Die Sägelänge des Stützprofils kann unter Verwendung der unten aufgeführten Tabelle ermittelt werden.
Nach erfolgter Montage im gewünschten Winkel muss die Schraubengarnitur im Gelenk mit 40 Nm angezogen werden.
