Geländeraufnahme GLA F100 HCP
Gruppe: A441
Artikel-Nr. 116815
Adapterplatte zur Anbindung von Geländern an das Trägerprofil TP F 100
Passend für Geländerkomponenten der Größen 7 und 8 (1 1/4" und 1 1/2" Rohre)
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Technische Daten
BP | 100 mm |
BP1 | 62 mm |
bP | 11 mm |
dP | 14 mm |
HP | 210 mm |
HP1 | 160 mm |
HP2 | 170 mm |
IZP | 20 mm |
tP | 8 mm |
1 Adapterplatte AP GL
3 Senkschrauben M10 x 30
3 Sicherungsmuttern M10 mit Flansch
Hinweis:
Es handelt sich hierbei lediglich um eine Adapterplatte (siehe Abb. 2). Alle weiteren Geländerkomponenten sind nicht Teil des Lieferumfangs und müssen separat und projektspezifisch bezogen werden. Weiterführende Informationen hierzu erhalten Sie von Ihrem Sikla Berater.
Lastwerte
-MX,Gebr | 2,3 kNm |
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Die Komponenten erfüllen die Anforderungen nach DIN EN ISO 14122
Zertifizierung
Montage

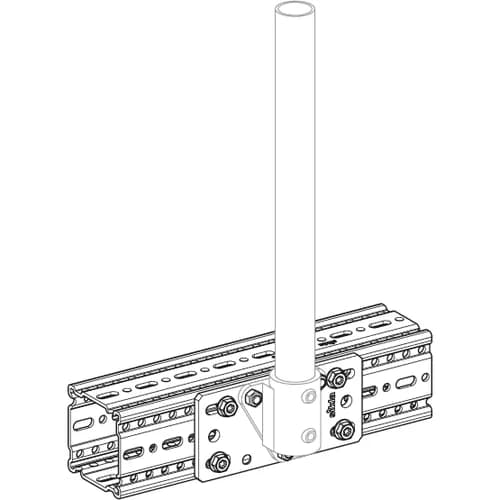

1. Je nach Wahl der Geländergröße - 1 1/4" oder 1 1/2" - das passende Lochbild der Adapterplatte wählen.
2. Geländerfuß (separat erhältlich) mit der Adapterplatte verschrauben.
3. Adapterplatte und Trägerprofil mit 4 Formlockschrauben FLS F verbinden.
