Typ Z 12

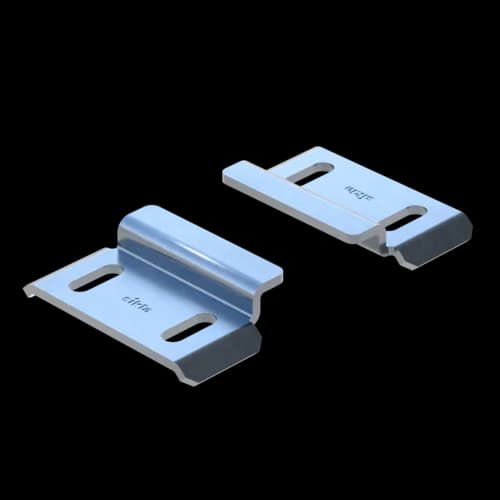

Führungswinkel FW-Z F100-12 HCP
Gruppe: A705
Artikel-Nr. 113634
Führung von Rohrlagern mit unterschiedlichen Plattenstärken und -breiten auf dem siFramo Trägerprofil TP F 100
Typ Z ermöglicht Aufnahme abhebender Kräfte, abhängig von maximaler Plattenstärke
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Technische Daten
b | 56,5 mm |
B1 | 17,6 mm |
L | 116 mm |
L2 | 90 mm |
H1 | 15 mm |
t | 5 mm |
Die Auslieferung erfolgt als Set bestehend aus 2 Führungswinkeln.
Lastwerte
VY,Gebr | 1,90 kN |
-VZ,Gebr | 6,40 kN |
MX,Gebr | 0,4 kNm |
Das Moment wird berechnet durch M = Fy x h, wobei die zul. Belastung für Fy nicht überschritten werden darf. Das Maß h bezieht sich auf die Mitte des Rohres zur Oberkante der Rohrlager-Platte.
Die Ermittlung der zul. Belastungen erfolgte durch Belastungsprüfungen in Anlehnung an DIN EN 13480-3 Anhang J.
Das verwendete Rohrlager ist separat nachzuweisen.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Auch erhältlich mit DualShield C5H-Oberfläche für hochkorrosive Atmosphären.
Variante Z 12 sind passend für Sikla Loslager.
Zertifizierung
Montage
Die Montage auf das Trägerprofil TP F 100 erfolgt mit je 2 Formlockschrauben FLS F je Führungswinkel, d. h. je Set werden insgesamt 4 Formlockschrauben benötigt. Die Formlockschraube FLS F ist in den siFramo-Kapiteln zu finden.
Beim Typ Z ist ein Spiel von 3 mm in vertikaler z-Achse vorhanden. Bei allen Typen bitte 3 mm Spiel in horizontaler y-Achse gewährleisten.
