Formverbinder FV 100/120 HCP
Gruppe: A630
Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).
Sichere, formschlüssige Anbindung einer Trägerkonsole oder eines Stirnadapters STA
Justierung im Raster 25 mm oder 50 mm an weiteren Trägerkonsolen TKO
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Anmelden oder registrierenTypenübersicht
Allgemeine Informationen
Zur sicheren, formschlüssigen Anbindung (Justierung im Raster 25 bzw. 50 mm) einer Trägerkonsole oder eines Stirnadapters STA an weiteren Trägerkonsolen TKO.
Zertifizierung
Technische Daten
Material Grundkörper | Stahl |
Material Verbindungselement | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage

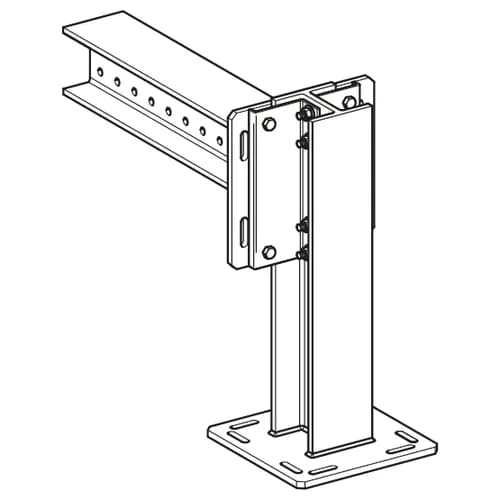

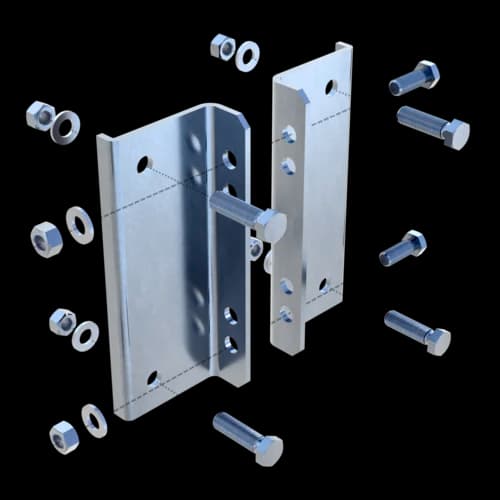

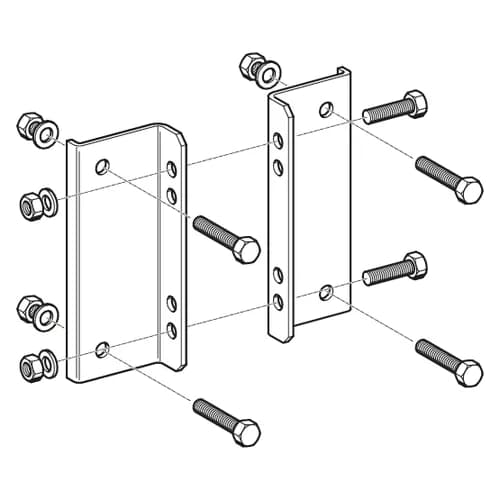

Formverbinder mit 2 Sechskantschrauben M12 x 35 an den Steg der Trägerkonsole TKO montieren. Danach Grundplatte der anzuschließenden Trägerkonsole TKO oder des Stirnadapters STA mittels 4 Sechskantschrauben M12 x 45 befestigen.
