EV CC41-4

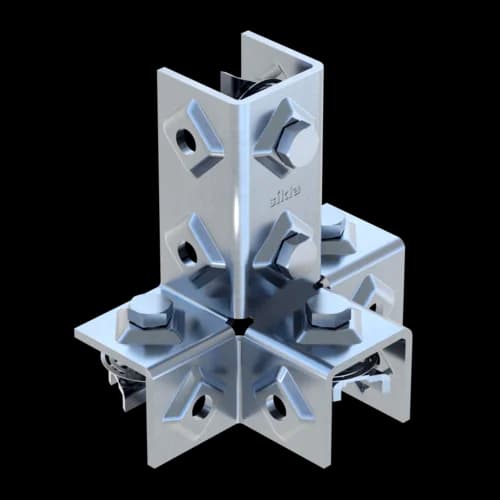

Eckverbinder EV CC41-4 HCP
Gruppe: 1852
Artikel-Nr. 117464
Verbindungselement in HCP für dreidimensionale Rahmenkonstruktionen aus Montageschienen
Optimierte Technik für Eckknoten und 90°-Knoten des Schienensystems 41, Ausrichtung der Schienenöffnung frei wählbar
Gezahnte Gewindeplatte mit Spannschraube M10, hohe Steifigkeit und sichere Krafteinleitung durch Sikla Rautenprägung
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Technische Daten
b | 92 mm |
B1 | 45 mm |
d | 11 mm |
H | 142 mm |
H1 | 101 mm |
L | 144 mm |
Lastwerte
-VZ,Gebr | 3,30 kN |
VZ,Gebr | 3,30 kN |
Angabe als mittige Last je Traverse mit 2 Eckverbindern EV CC 41-4.
Technische Daten
Material Grundkörper | Stahl |
Material Verbindungselement | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
Montage
Eckverbinder EV CC 41-4 bei Auskragungen immer paarweise verwenden.
Bei 90° gedrehten Montageschienen sind ausschließlich quadratische Montageschienen 41/41 zu verwenden (Breite der Aufnahme: 41 mm).
Anzugsdrehmoment: 40 Nm
