Eckverbinder EV CC41-2
Gruppe: 1352
Artikel-Nr. 117456
Verbindungselement für dreidimensionale Rahmenkonstruktionen aus Montageschienen
Optimierte Technik für Eckknoten und 90°-Knoten des Schienensystems 41, Ausrichtung der Schienenöffnung frei wählbar
Gezahnte Gewindeplatte mit Spannschraube M10, hohe Steifigkeit und sichere Krafteinleitung durch Sikla Rautenprägung

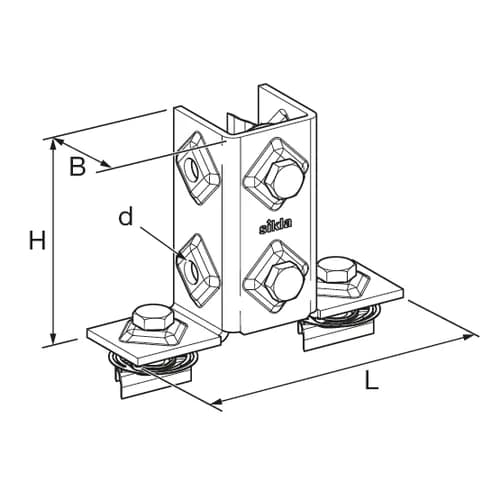

Technische Daten
B | 45 mm |
H | 101 mm |
L | 144 mm |
t | 4 mm |
Lastwerte
-VZ,Gebr | 10,00 kN |
VZ,Gebr | 5,00 kN |
Technische Daten
Material Grundkörper | Stahl |
Material Verbindungselement | Stahl |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Zertifizierung
Montage
Eckverbinder EV CC 41-2 bei Auskragungen immer paarweise verwenden.
