EV CC41-1
Eckverbinder EV CC41-1 HCP
Gruppe: 1852
Artikel-Nr. 117352
Komplett-Verbindungselement in HCP für Rahmenkonstruktionen aus Montageschienen
Optimierte Technik für Eckknoten und 90°-Knoten des Schienensystems 41, Ausrichtung der Schienenöffnung frei wählbar
Vormontiert mit gezahnter Gewindeplatte und Spannschraube M10, hohe Steifigkeit und sichere Krafteinleitung durch Sikla Rautenprägung
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

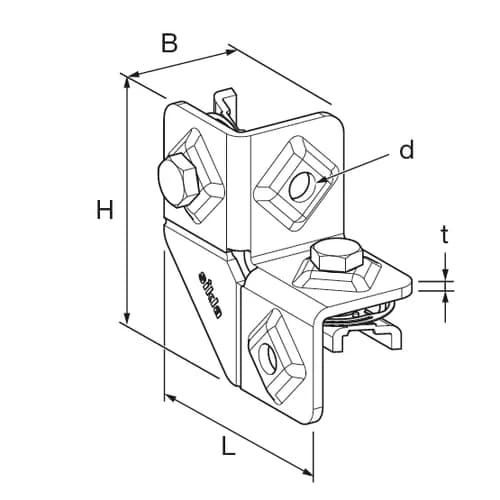

Technische Daten
b | 45 mm |
d | 11 mm |
H | 93 mm |
L | 93 mm |
t | 4 mm |
Gewindeplatten NT CC 41 und Sechskantschrauben lose beigelegt.
Lastwerte
-VX,Gebr | 5,00 kN |
VX,Gebr | 5,00 kN |
-VZ,Gebr | 5,00 kN |
VZ,Gebr | 5,00 kN |
Maximale Belastung als mittige Last je Traverse mit 2 Eckverbindern EV CC 41-1
Technische Daten
Material Grundkörper | Stahl |
Material Verbindungselement | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
Montage
Eckverbinder EV CC 41-1 immer paarweise verwenden.
Anzugsdrehmoment: 40 Nm
