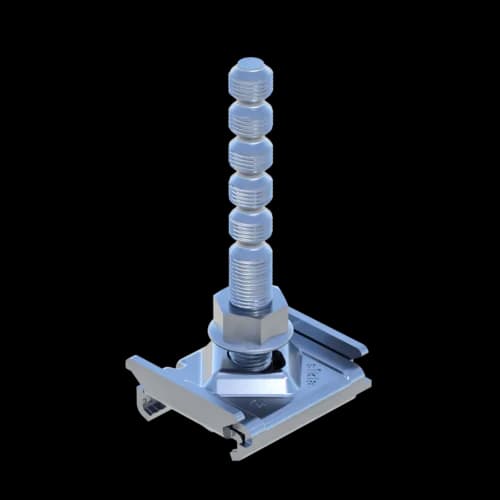

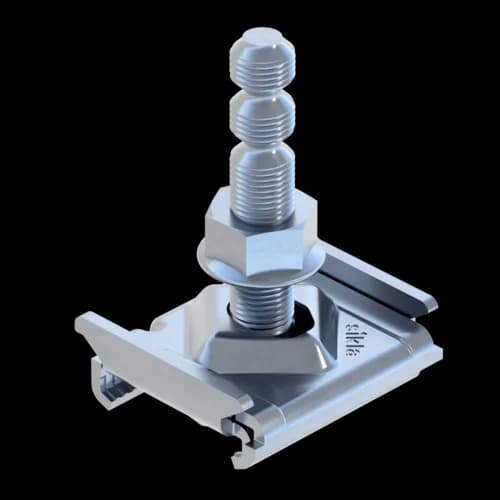

Blockset PBS 46 HCP

Gruppe: B115

Schnellmontagesystem zur Befestigung von Rohrschellen und anderen Bauteilen am siMetrix Montageprofil PRO 46

Nach Aufschnappen selbsthaltend durch Klemmwirkung, gleichzeitig leicht verschiebbar

Nuten mit 10 mm Abstand ermöglichen Kürzen mit Bolzencutter PBC ohne Sägen oder Gewindenachschneiden

Wählen Sie einen Typ

Typenübersicht
Allgemeine Informationen
Montage

Typenübersicht

Allgemeine Informationen

Schnellmontagesystem zur Befestigung von Rohrschellen und anderen Bauteilen am siMetrix Montageprofil PRO 46. Nach Aufschnappen selbsthaltend durch Klemmwirkung, gleichzeitig aber auch von Hand weiterhin leicht verschiebbar. Die Nuten (Abstand 10 mm) gestatten ein problemloses Kürzen mit dem Bolzencutter PBC ohne Sägen oder Gewinde nachschneiden.

Zertifizierung

Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-65

Technische Daten

Material Grundkörper	Stahl
Oberfläche	HCP
Korrosionsschutzklasse	C4

Lastwerte

Typ	-V_X,Gebr	V_X,Gebr	-V_Y,Gebr	V_Y,Gebr	-V_Z,Gebr	V_Z,Gebr
PBS 46 M 8 X 50 HCP	0,54 kN	0,54 kN	2,54 kN	2,54 kN	4,52 kN	4,52 kN
PBS 46 M 8 X 90 HCP	0,54 kN	0,54 kN	2,54 kN	2,54 kN	4,52 kN	4,52 kN
PBS 46 M 8 X 140 HCP	0,54 kN	0,54 kN	2,54 kN	2,54 kN	4,52 kN	4,52 kN
PBS 46 M10 X 50 HCP	0,54 kN	0,54 kN	2,54 kN	2,54 kN	4,52 kN	4,52 kN
PBS 46 M10 X 90 HCP	0,54 kN	0,54 kN	2,54 kN	2,54 kN	4,52 kN	4,52 kN
PBS 46 M10 X 140 HCP	0,54 kN	0,54 kN	2,54 kN	2,54 kN	4,52 kN	4,52 kN

Typ	-M_X,Gebr	M_X,Gebr	-M_Y,Gebr	M_Y,Gebr
PBS 46 M 8 X 50 HCP	0,04 kNm	0,04 kNm	0,05 kNm	0,05 kNm
PBS 46 M 8 X 90 HCP	0,04 kNm	0,04 kNm	0,05 kNm	0,05 kNm
PBS 46 M 8 X 140 HCP	0,04 kNm	0,04 kNm	0,05 kNm	0,05 kNm
PBS 46 M10 X 50 HCP	0,04 kNm	0,04 kNm	0,05 kNm	0,05 kNm
PBS 46 M10 X 90 HCP	0,04 kNm	0,04 kNm	0,05 kNm	0,05 kNm
PBS 46 M10 X 140 HCP	0,04 kNm	0,04 kNm	0,05 kNm	0,05 kNm

Lastrichtung nicht RAL-geprüft

Software

Dieses Produkt ist in der folgenden Software verfügbar.

Montage

Blockset auf Montageprofil aufschnappen, anschließend Verbindungselement mit Kontermutter festziehen. Zur Demontage nach dem Lösen der Kontermutter auf die Schulter (höchster Punkt) des Block-Oberteils drücken und vom Montageprofil abziehen. Nutstift gegen Herausdrehen gesichert.
