Baugruppe BG60 T100-1/2'' DN 80 HCP
Gruppe: 1102
Artikel-Nr. 112731
Baugruppe zur festen Rohranbindung mit schwerer Rohrschelle Stabil I-1/2", abgestimmt auf Trägersystem 100 und Stahlträger bis 100 mm Flanschbreite
Befestigung mit Montageset MS 5P M12 S2
Höhenverstellung über Längenanpassung des Gewinderohrs 1/2'

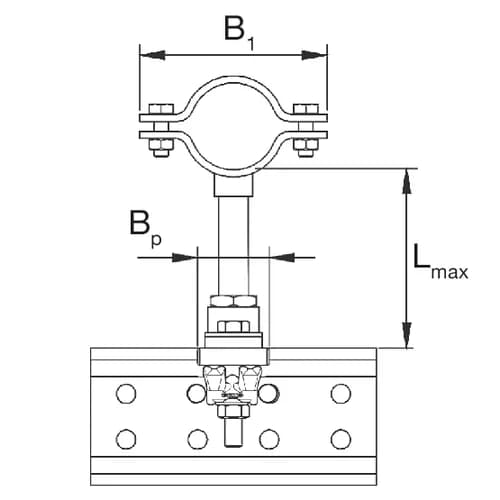

Technische Daten
B1 | 50 mm |
B | 168 mm |
Lmax | 200 mm |
Lmax horizontal | 150 mm |
Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.
Stückliste:
Pos. 1 Rohrschelle Stabil I-1/2"
Montagekit MKit T 100 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Grundplatte GPL Stabil R1/2"-100
Pos. 5 Spannpratze SPA 5P AU M12
Sechskantschraube SKT M12 x 60
Sechskantmutter NT M12
Unterlegscheibe US 12/125
Technische Daten
Material Grundkörper | Stahl |
Material Verbindungselement | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Montage
Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.
