Baugruppe BG51 F 80 DN 15 - DN 150 HCP
Gruppe: 1102
Artikel-Nr. 112742
Baugruppe für die Auflagerung von Rohrleitungen ohne komplexe Anforderungen auf Trägerprofil TP F 80
Ermöglicht freies Gleiten der Rohrleitung in alle Richtungen

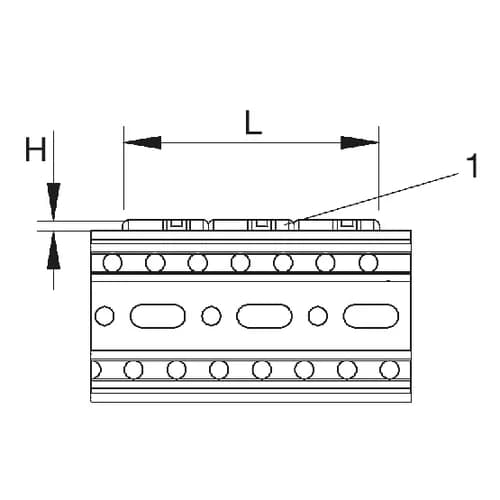

Technische Daten
t | 5 mm |
B | 40 mm |
B1 | 80 mm |
B2 | 120 mm |
Jede Baugruppe ist vorkonfektioniert, verpackt und etikettiert. Eine Baugruppe besteht aus 3 U-UB Unterlagen.
Stückliste:
Pos. 1 U-UB Unterlage F 80
Technische Daten
max. Temperatur | 130 °C |
min. Temperatur | -20 °C |
Material Grundkörper | PA |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Montage
Entsprechend der zu erwartenden seitlichen Bewegung der aufliegenden Rohrleitungen sind 1 bis 3 U-UB Unterlagen in das Trägerprofi l einzuklicken.
