Baugruppe BG22 F100 HCP
Gruppe: 1101

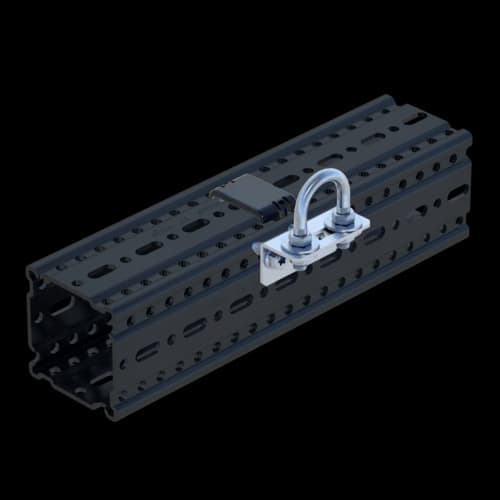

Baugruppe zur Befestigung von Rohrleitungen ohne komplexe Anforderungen auf siFramo F 100
Adaption der mitgelieferten Sechskantmuttern ermöglicht Führungslager und Festpunkte
UB-Befestigungen variieren je nach Spannbereich
Typenübersicht
Allgemeine Informationen
Eine Baugruppe zur Befestigung von Rohrleitungen ohne komplexe Anforderungen und ohne Wärmedämmung auf siFramo F 100 Profilen. Durch die Adaption der mitgelieferten Sechskantmuttern können sowohl Führungslager als auch Festpunkte realisiert werden. Die mitgelieferten UB-Befestigungen unterscheiden sich teils je nach benötigtem Spannbereich.
Technische Daten
Material Grundkörper | Stahl |
Material Gleitkörper | PA 6.0 |
Material Verbindungselement | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage
Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle. Beim Einsatz als Führungslager müssen beidseitig oben und unten angeordnete Muttern an der UB-Befestigung festgezogen werden. Dabei sollte das Rohr frei beweglich bleiben. Bei fester Rohranbindung dürfen die zulässigen Kräfte der Bauwerksanbindung und die Biegelasten des Bügels nicht überschritten werden.
