Baugruppe BG15 F 80 M10 DN 15 HCP
Gruppe: 1102
Artikel-Nr. 110218
Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).
Baugruppe als Führungslager mit Rohrschelle Stabil D-3G, abgestimmt auf Trägerprofil TP F 80
Befestigung mit Formlockschrauben FLS F, Höhenverstellung über Gewindestange M10
Schalldämmeinlage sorgt für Schallentkopplung gemäß DIN 4109
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Anmelden oder registrierenTechnische Daten

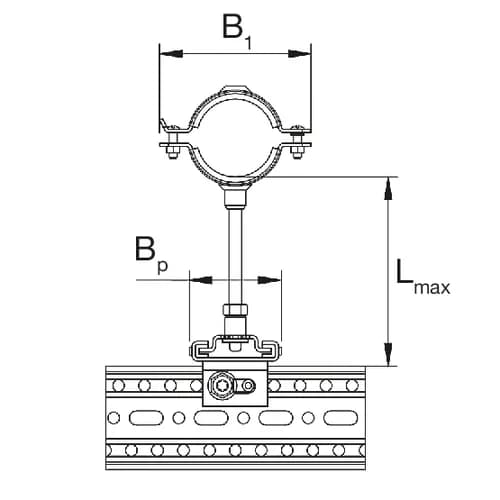

B1 | 67 mm |
B | 68 mm |
Lmax | 150 mm |
Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.
Stückliste:
Pos. 1 Rohrschelle Stabil D-3G m.E.
Montagekit MKit FR F 80 S M10 bzw. L M10 bestehend aus:
Pos. 2 Gewindestift GST M10 x 200
Pos. 3 Sechskantmutter M10
Pos. 4 Gleitsatz GS F80 2G / Gleitsatz GS F80 2G2
Pos. 5 Formlockschraube FLS F
Technische Daten
Material Grundkörper | Stahl |
Material Dämmkörper | SBR/EPDM |
Material Verbindungselement | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Montage
Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.
