Baugruppe BG11 MS 41-1/2'' DN 25 HCP
Gruppe: 1102
Artikel-Nr. 110155
Baugruppe zur festen Rohranbindung mit schwerer Rohrschelle Stabil I-1/2'
Abgestimmt auf den Einsatz mit dem Sikla Schienensystem 41
Höhenverstellung über Längenanpassung des Gewinderohrs 1/2'

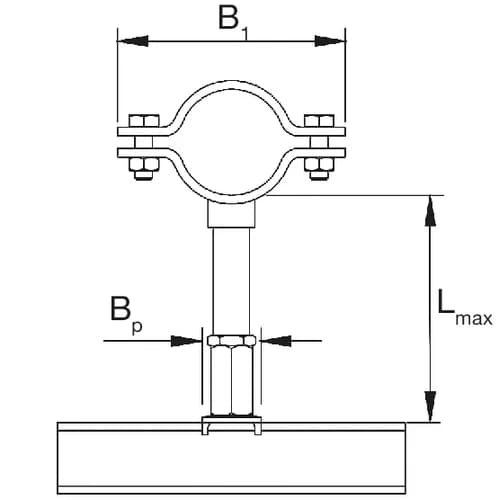

Technische Daten
BP | 35 mm |
Lmax | 200 mm |
Lmax horizontal | 150 mm |
Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.
Stückliste:
Pos. 1 Rohrschelle Stabil I-1/2"
Montagekit MKit MS 41 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Adapter AD IG/IG 1/2"/M16
Pos. 5 Halteklaue HK 41/16
Pos. 6 Hakenkopfschraube TBO HZ 41 M16 x 25
Technische Daten
Material Grundkörper | Stahl |
Material Verbindungselement | Stahl |
Oberfläche | HCP, galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C4 |
Montage
Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.
