Axialstopp AS F100 HCP
Gruppe: A705
Artikel-Nr. 802788
Modifikation des siMotec Loslagers zu einseitigem Axialstopp auf siFramo F 100 Profilen
Lager bleibt beweglich in Rohrachsrichtung, nur in einer Richtung limitiert
Gewährleistet definierten Gleitweg
Technische Daten

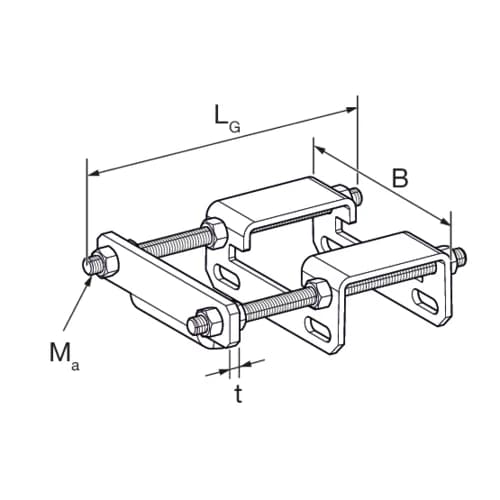

L | 101 mm |
Ma | M12 |
t1 | 5 mm |

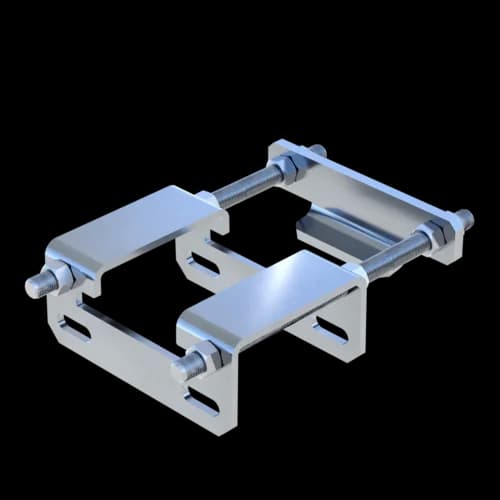

Axialstop AS F bestehend aus:
1 Festpunkthalter
1 Axialstopp
2 Gewindestifte M12
8 Sechskantmuttern M12 - 8
Lastwerte
-VX,Gebr | 12,00 kN |
VX,Gebr | 12,00 kN |
Lastaufnahmen entsprechen den Werten des Festpunktwinkels XW F (siehe hierzu die Dokumentation im Katalog), in Achsrichtung jedoch maximal 12 kN je Axialstopp.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Montage

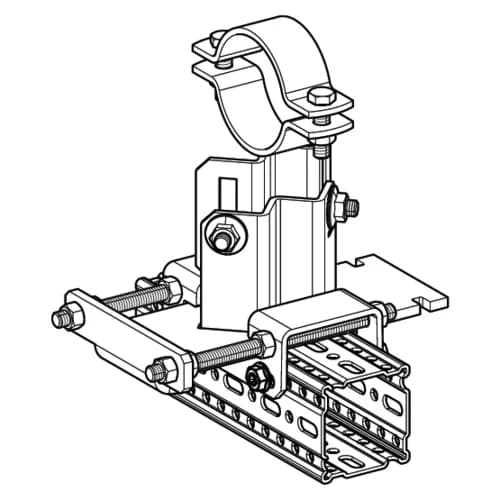

Die Gleitplatte des Loslagers wird demontiert. Anbindung des Axialstopps an das Trägerprofil F 80 bzw. F 100 mit 4 Formlockschrauben FLS F. Der gewünschte Gleitweg kann flexibel über die Muttern bis zum maximalen Überstand von 125 mm eingestellt werden. Dies entspricht der halben Gleitplatte zur Profilkante. Kräfte in axialer Richtung können nur bei fachgerechter Verwendung von Durchrutschsicherungen (z. B. Knaggen) erreicht werden. Diese müssen bei der Auslegung der Rohrleitung vorgesehen werden und liegen in der Verantwortung des Rohrleitungsherstellers.
