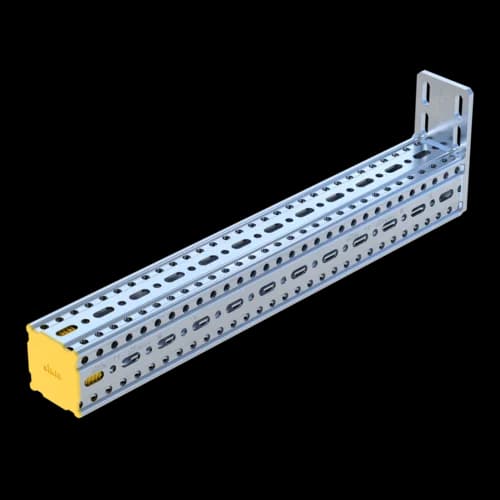

Auslegerkonsole AK F 80-E HCP
Gruppe: A420
Fertigelement für einarmig auskragende Montagen an Trägerprofil F 80 oder zum Bau von Traversen
Variante „E“ ermöglicht Konstruktion ohne Überstand der Grundplatte
Direkte Anbindung an eingelassene Ankerschienen durch Rundlöcher in der Grundplatte
Typenübersicht
Allgemeine Informationen
Fertigelement für einarmig auskragende Montagen an Trägerprofil F 80 sowie Trägerkonsolen F 80 oder zum Bau von Traversen mit entsprechendem Anbindeteil. Die Variante 'E' ermöglicht eine Konstruktion aus Deckenstiel und Quertraverse ohne Überstand der Grundplatte in Längsrichtung. Durch die Rundlöcher in der Grundplatte ist eine direkte Anbindung an eingelassenen Ankerschienen möglich.
Zertifizierung
CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
ETA-24/0471
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | -VX,Gebr | VX,Gebr | -VY,Gebr | VY,Gebr | VZ,Gebr |
AK-E F 80/30- 400 HCP | 9,00 kN | 9,00 kN | 9,40 kN | 9,40 kN | 8,20 kN |
AK-E F 80/30- 800 HCP | 9,00 kN | 9,00 kN | 9,40 kN | 9,40 kN | 8,20 kN |
AK-E F 80- 600 HCP | 17,00 kN | 17,00 kN | 9,10 kN | 9,10 kN | 31,30 kN |
Typ | -MX,Gebr | MX,Gebr | MY,Gebr | -MZ,Gebr | MZ,Gebr |
AK-E F 80/30- 400 HCP | 0,5 kNm | 0,5 kNm | 0,10 kNm | 0,5 kNm | 0,5 kNm |
AK-E F 80/30- 800 HCP | 0,5 kNm | 0,5 kNm | 0,10 kNm | 0,5 kNm | 0,5 kNm |
AK-E F 80- 600 HCP | 2,1 kNm | 2,1 kNm | 2,20 kNm | 0,8 kNm | 0,8 kNm |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage
Formschlüssige Anbindung an Trägerprofil TP F 80:
AK F 80/30 mit 4 Formlockschrauben FLS F

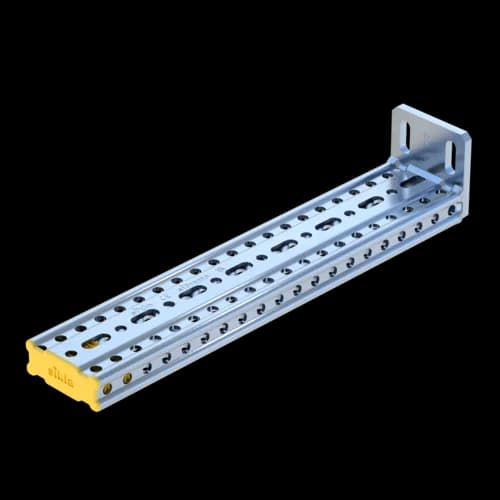

AK F 80/30-E mit 2 Formlockschrauben FLS F
