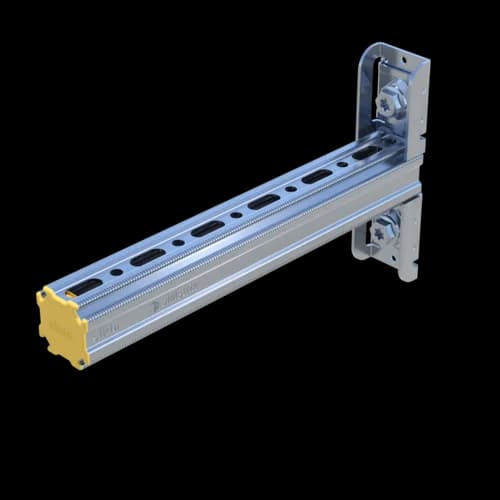

Auslegerkonsole AK CC 46-P HCP

Gruppe: B101

Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).

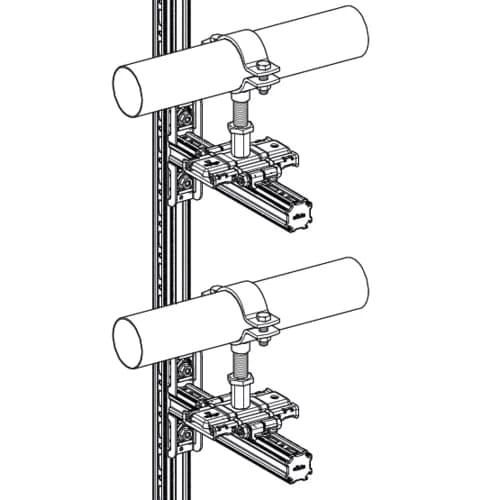

Fertigkonsole für die Rohr- oder Kanalmontage am Montageprofil PRO 46

Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

Anmelden oder registrieren

Wählen Sie einen Typ

Typenübersicht
Allgemeine Informationen
Montage

Typenübersicht

Info	Typ	L_G	Gewicht	CADClick	Verpackung	Artikel-Nr.
	AK CC 46-P - 200 HCP	205,5 mm	0,88 kg/Stück		10 Stück	802214

	AK CC 46-P - 400 HCP	407,5 mm	1,42 kg/Stück		10 Stück	802215

	AK CC 46-P - 600 HCP	609,5 mm	1,76 kg/Stück		1 Stück	802216

	AK CC 46-P - 800 HCP	811,5 mm	2,51 kg/Stück		1 Stück	802217

	AK CC 46-P -1000 HCP	1.013,5 mm	3,08 kg/Stück		1 Stück	802218

Montage

Beim Einsatz in Verbindung mit Gleitelementen ist eine vertikale Querausstrebung (in Kombination mit Stützstrebe STR und Blockset PBS 46 M10 x 50) zur Aufnahme der Kräfte in Achsrichtung des Rohres empfohlen. Bei Auskraglängen ≥ 500 mm ist eine Abstrebung bzw. Unterstützung (z.B. mit Stützstrebe STR und Blockset PBS 46 M10 x 50) empfohlen.

Info	Typ	L_G	Gewicht	CADClick	Verpackung	Artikel-Nr.
	AK CC 46-P - 200 HCP	205,5 mm	0,88 kg/Stück		10 Stück	802214

	AK CC 46-P - 400 HCP	407,5 mm	1,42 kg/Stück		10 Stück	802215

	AK CC 46-P - 600 HCP	609,5 mm	1,76 kg/Stück		1 Stück	802216

	AK CC 46-P - 800 HCP	811,5 mm	2,51 kg/Stück		1 Stück	802217

	AK CC 46-P -1000 HCP	1.013,5 mm	3,08 kg/Stück		1 Stück	802218

Allgemeine Informationen

Fertigkonsole für die Rohr- oder Kanalmontage am Montageprofil PRO 46.

Technische Daten

Material Grundkörper	Stahl
Oberfläche	HCP
Korrosionsschutzklasse	C4

Lastwerte

Typ	-V_X,Gebr	V_X,Gebr	-V_Y,Gebr	V_Y,Gebr	-V_Z,Gebr	V_Z,Gebr
AK CC 46-P - 200 HCP	11,84 kN	11,84 kN	3,10 kN	3,10 kN	0,83 kN	0,83 kN
AK CC 46-P - 400 HCP	11,84 kN	11,84 kN	3,10 kN	3,10 kN	0,83 kN	0,83 kN
AK CC 46-P - 600 HCP	11,84 kN	11,84 kN	3,10 kN	3,10 kN	0,83 kN	0,83 kN
AK CC 46-P - 800 HCP	11,84 kN	11,84 kN	3,10 kN	3,10 kN	0,83 kN	0,83 kN
AK CC 46-P -1000 HCP	11,84 kN	11,84 kN	3,10 kN	3,10 kN	0,83 kN	0,83 kN

Typ	-M_Y,Gebr	M_Y,Gebr	-M_Z,Gebr	M_Z,Gebr
AK CC 46-P - 200 HCP	0,43 kNm	0,43 kNm	0,15 kNm	0,15 kNm
