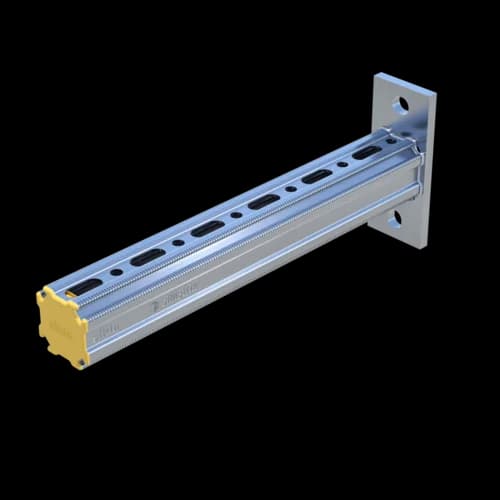

Auslegerkonsole AK 46-P HCP

Gruppe: B101

Fertigelement für einarmig auskragende Montagen an Wand oder bauseitigen Strukturen

Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

Wählen Sie einen Typ

Typenübersicht

Info	Typ	L_G	Gewicht	CADClick	Verpackung	Artikel-Nr.	Preis
	AK 46-P - 200 HCP	210 mm	0,9 kg/Stück		10 Stück	802209	bitte einloggen

	AK 46-P - 400 HCP	412 mm	1,43 kg/Stück		10 Stück	802210	bitte einloggen

	AK 46-P - 600 HCP	614 mm	1,98 kg/Stück		1 Stück	802211	bitte einloggen

	AK 46-P - 800 HCP	816 mm	2,53 kg/Stück		1 Stück	802212	bitte einloggen

	AK 46-P -1000 HCP	1.018 mm	3,1 kg/Stück		1 Stück	802213	bitte einloggen

Montage

Anbindung an das Bauwerk mittels Bolzenanker AN BZ plus oder Schwerlastankern. Alternative Befestigung an Stahlträgern mittels Adapterplatte AP 46 80/120 (Art.-Nr. 802158). Beim Einsatz in Verbindung mit Gleitelementen ist eine vertikale Querausstrebung (in Kombination mit Stützstrebe STR und Blockset PBS 46 M10 x 50) zur Aufnahme der Kräfte in Achsrichtung des Rohres empfohlen. Bei Auskraglängen ≥ 500 mm ist eine Abstrebung bzw. Unterstützung empfohlen.

Ausführung: Platte verschweißt mit Montageprofil PRO 46-P

Info	Typ	L_G	Gewicht	CADClick	Verpackung	Artikel-Nr.	Preis
	AK 46-P - 200 HCP	210 mm	0,9 kg/Stück		10 Stück	802209	bitte einloggen

	AK 46-P - 400 HCP	412 mm	1,43 kg/Stück		10 Stück	802210	bitte einloggen

	AK 46-P - 600 HCP	614 mm	1,98 kg/Stück		1 Stück	802211	bitte einloggen

	AK 46-P - 800 HCP	816 mm	2,53 kg/Stück		1 Stück	802212	bitte einloggen

	AK 46-P -1000 HCP	1.018 mm	3,1 kg/Stück		1 Stück	802213	bitte einloggen

Allgemeine Informationen

Fertigelement für einarmig auskragende Montagen an der Wand oder an anderen bauseitigen Strukturen.

Zertifizierung

Technische Daten

Material Grundkörper	Stahl
Oberfläche	HCP
Korrosionsschutzklasse	C4

Lastwerte

Typ	-V_X,Gebr	V_X,Gebr	-V_Y,Gebr	V_Y,Gebr	-V_Z,Gebr	V_Z,Gebr
AK 46-P - 200 HCP	25,41 kN	25,41 kN	12,41 kN	12,41 kN	11,36 kN	11,36 kN
AK 46-P - 400 HCP	25,41 kN	25,41 kN	12,41 kN	12,41 kN	11,36 kN	11,36 kN
AK 46-P - 600 HCP	25,41 kN	25,41 kN	12,41 kN	12,41 kN	11,36 kN	11,36 kN
AK 46-P - 800 HCP	25,41 kN	25,41 kN	12,41 kN	12,41 kN	11,36 kN	11,36 kN
AK 46-P -1000 HCP	25,41 kN	25,41 kN	12,41 kN	12,41 kN	11,36 kN	11,36 kN

Typ	-M_Y,Gebr	M_Y,Gebr	-M_Z,Gebr	M_Z,Gebr
AK 46-P - 200 HCP	0,66 kNm	0,66 kNm	0,65 kNm	0,65 kNm
