Typ Dq

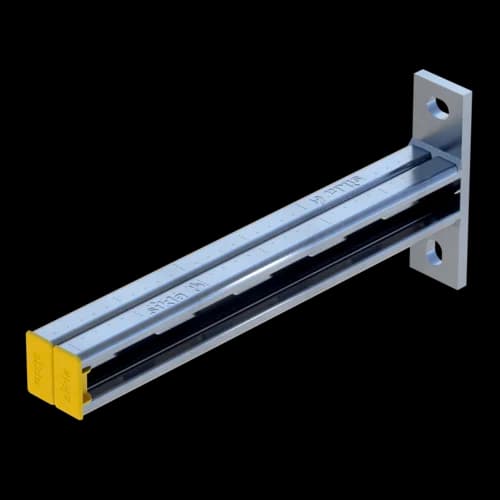

Auslegerkonsole AK 41/21DQ - 320 HCP
Gruppe: 1854
Artikel-Nr. 180164
Fertigkonsole für einarmig auskragende Montagen an Wand oder bauseitigen Strukturen
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

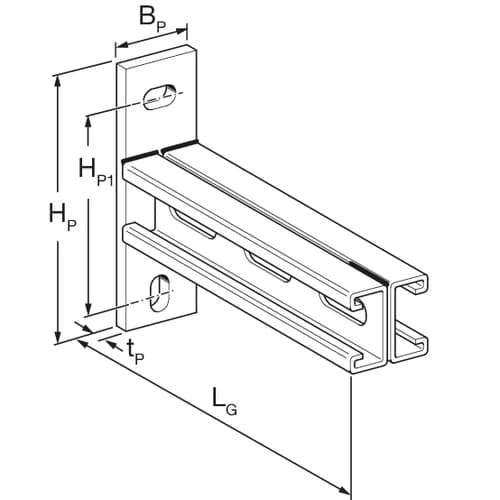

Technische Daten
BP | 40 mm |
HP | 134 mm |
HP1 | 100 mm |
LG | 320,5 mm |
tP | 8 mm |
Technische Daten
Zulässige Spannung σ{zul} | 160,00 N/mm² |
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
Montage
Beim Einsatz in Verbindung mit Gleitelementen ist eine Querausstrebung zur Aufnahme der Kräfte in Achsrichtung des Rohres zwingend erforderlich. Bei Auskraglängen ≥ 500 mm ist eine Abstrebung bzw. Unterstützung zu empfehlen.
M12 Anker werden in den Langlöchern (HP1) montiert. Maße des Langlochs: 13mm x 18mm
