Anschweißadapter ASA-Q F100 HCP

Gruppe: A828

Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).

Adapter zur geschweißten Anbindung an Stahlträger oder Anschweißplatten

Ermöglicht Konstruktionen mit Trägerprofil F 100

Für Abhängungen, Traversen und weitere Konstruktionen

Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

Anmelden oder registrieren

Wählen Sie einen Typ

Typenübersicht
Allgemeine Informationen
Montage

Typenübersicht

Info	Typ	L_G	Gewicht	Verpackung	Artikel-Nr.
	ASA-Q F100 HCP	115 mm	4,26 kg/Stück	1 Stück	116393

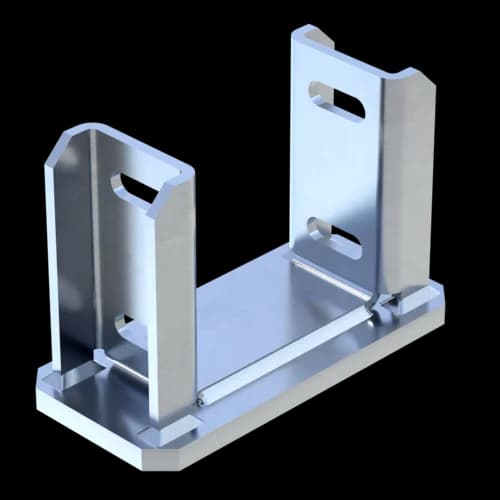

	ASA-QS F100 HCP	115 mm	2,02 kg/Stück	1 Stück	116397

Montage

Anschweißen an vorhandenen Stahlbau oder Anschweißplatten. Die systemeigene Anbindung an das Trägerprofil F 80 oder F 100 erfolgt mit 12 Formlockschrauben FLS. Eine sehr gute Schweißeignung ist aufgrund der speziellen HCP Beschichtung gegeben.

Info	Typ	L_G	Gewicht	Verpackung	Artikel-Nr.
	ASA-Q F100 HCP	115 mm	4,26 kg/Stück	1 Stück	116393

	ASA-QS F100 HCP	115 mm	2,02 kg/Stück	1 Stück	116397

Allgemeine Informationen

Adapter für eine geschweißte Anbindung an Stahlträgern, Anschweißplatten oder weiteren geeigneten verschweißbaren Anbindestellen. In Verbindung mit dem Trägerprofil F 100 ermöglicht der Anschweißadapter den Bau von Abhängungen, Traversen sowie weiteren Konstruktionen.

Technische Daten

Material Grundkörper	Stahl
Oberfläche	HCP
Korrosionsschutzklasse	C4

Lastwerte

Typ	-V_X,Gebr	V_X,Gebr	-V_Y,Gebr	V_Y,Gebr	-V_Z,Gebr	V_Z,Gebr
ASA-Q F100 HCP	63,90 kN	63,90 kN	63,90 kN	63,90 kN	63,90 kN	63,90 kN
ASA-QS F100 HCP	11,70 kN	11,70 kN	63,90 kN	63,90 kN	63,90 kN	63,90 kN

Typ	-M_Y,Gebr	M_Y,Gebr	-M_Z,Gebr	M_Z,Gebr
ASA-Q F100 HCP	100 kNm	100,00 kNm	8,2 kNm	8,2 kNm

Die angegebenen Lastwerte sind Design-Lasten Rd und beinhalten einen Teilsicherheitsbeiwert γM2 = 1,25 (DIN EN 1993-1-8:2025-04, Tab. 4.1) Auf der Einwirkungsseite ist ein Teilsicherheitsbeiwert von γG = 1,35 (DIN EN 1990:2021-10, Tab. A1.2(B)) für ständige Einwirkungen zu berücksichtigen.
