Ankerstange VMZ-A 50 M8-30/95
Gruppe: 1409
Artikel-Nr. 190721

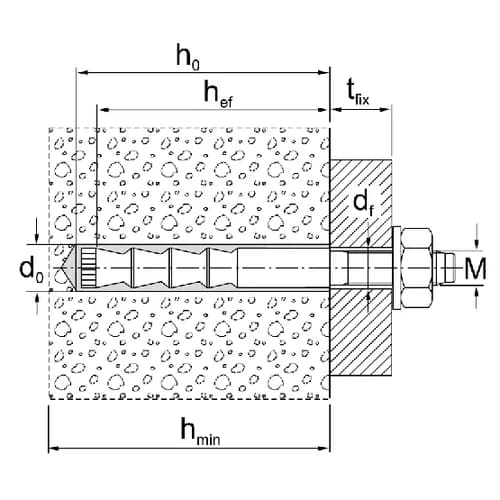

Ankerstange für Durch- und Vorsteckmontage zur Verankerung schwerer Lasten im Beton
Geeignet für Konsolen, Rohrleitungen, Montageschienen
Zugelassen für seismische Kategorien C1 und C2 (M10–M16)
Technische Daten
Komplett mit Unterlegscheibe und Sechskantmutter.
FWD 30 | 1,69 kN |
FWD 60 | 0,07 kN |
Technische Daten
Material Grundkörper | Stahl |
Festigkeitsklasse | 5.8 |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Zertifizierung
Sikla Zulassung ETA-10/0260
Montage
1. Bohrloch entsprechend Mindestbohrlochtiefe senkrecht zur Oberfläche erstellen.
2. Sorgfältige Reinigung des Bohrlochs mit Stahlbürste und Ausbläser.
3. Statikmischer auf Kartusche aufschrauben; Vorlauf verwerfen und Bohrloch beginnend vom Bohrlochgrund zu 2/3 mit Injektionsmörtel verfüllen.
4. Einstecken der Ankerstange mit der Hand drehend in das vermörtelte Bohrloch bis zur Markierung der Verankerungstiefe.
5. Beim Erreichen der Verankerungstiefe muss Mörtel sichtbar sein.
6. Aushärtezeit beachten und dann mit vorgeschriebenem Drehmoment festziehen.
Eine ausführliche Montageanleitung liegt dem Produkt bei.
